告别布线难题！无线测温为高低压开关柜装上 “智慧体温表”

简婷

安科瑞电气股份有限公司 上海嘉定  201801

电气接点异常温升原因

1. 现场环境比试验更复杂，现场长期运行具备温升累积效应

2. 接头处不同材质金属膨胀效应存在差异，高温膨胀时受应力作用的影响和制约缓慢发生塑性变形，使接头处产生微小的空隙。

3. 温度变化造成接头处氧化腐蚀，接触电阻增大。

4. 触头反复活动，连接部位紧固螺栓压力不合理，导致接触面变形，减小接触面积，增大电阻。

5. 导体原材料纯度不够，造成导体材料电导率不满足要求。

6.  在加工、连接、安装母线过程中，对母线接触表面处理不到位、不够平整，进而减少有效接触面积，增大接触电阻而产生发热。

  为了避免输送电力资源的设备，如传输线缆、变压器、高压开关等由于连接部分过热而发生损坏事故，安科瑞研制了一种无线测温系统，用于检测高压设备器件的运行情况，及时消除安全隐患。

关键词：无线测温系统；高压电气设备；温度传感器；无线温度检测器

安科瑞温度在线监测系统介绍

1概述

  电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。Acrel-2000T无线测温监控系统通过RS485总线或以太网与间隔层的设备直接进行通讯，系统设计遵循国际标准Modbus-RTU、Modbus-TCP等传输规约，安全性、可靠性和开放性都得到了提高。该系统具有遥信、遥测、遥控、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能，可以监控无线测温系统的设备运行状况，实现快速报警响应，预防严重故障发生。

2应用场所

  适合在泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等厂矿企业、变配电所等电力设备的温度监测。

3系统结构

温度在线监测系统结构图

4.系统硬件配置

  温度在线监测系统主要由设备层的温度传感器和温度采集/显示单元，通讯层的边缘计算网关以及站控层的测温系统主机组成，实现变配电系统关键电气部位的温度在线监测。

5.系统功能

实时监测

  安科瑞 Acrel-2000T 无线测温系统人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据，及有关故障、告警等信号。

详细温度查询

  历史温度曲线、实时温度曲线查询、实时温度数据查询

实时报警

  Acrel-2000T 无线测温监控系统具有实时报警功能，系统能够对温度越限等事件发出告警。

历史事件查询

  安科瑞 Acrel-2000T 无线测温监控系统能够对高温告警事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。可以按时间、类型和设备进行查询和排序。

结语

  无线测温系统由温度传感器、通信系统、显示系统等组成，并通过数据线或者通信芯片与上级计算机连接，可以实现对多个高压电气设备温度的在线监测预处理，帮助工作人员及时发现隐患，保证生产设备的性能。无线传输技术无需使用外部电线，可以有效减少传输过程中的电容耦合和 电感耦合，实现高压环境检测设备与次级处理设备之间的电气隔离，具有较高的性能，在高压电气设备检测领域有着广泛的应用前景。

项目案列

项目概况

山东某化工高分子合成工厂项目，共有未来氢能公用工厂高低压配电、化南R125改造、化南氟化氢制冷站改造、高分子35kV站等4个配电室。整个配电系统由10kV高压配电柜和5组0.4kV低压配电柜组成，需要针对配电回路中的电气连接点及大电流回路配置无线测温产品。

项目需求与配置方案

该项目对于无线测温要求采用单柜就地显示，故高低压配电室均选用ARTM-Pn；高低压配电房中要求装设CT感应取电的测温传感器，且考虑到低压柜的柜子空间较小，故选用ATE400型CT感应取电式传感器。

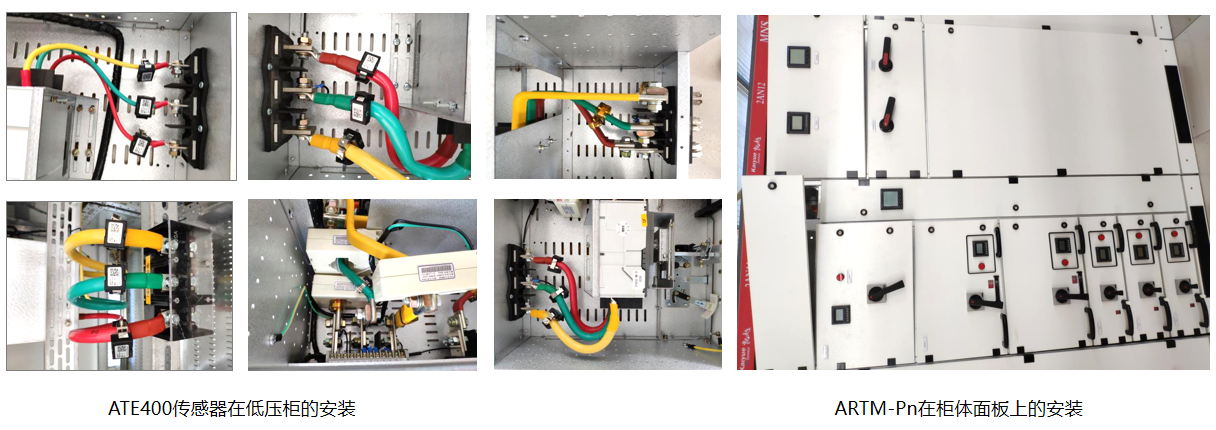

现场安装
