安科瑞霍尔传感器在电梯控制中的应用

简婷

安科瑞电气股份有限公司 上海嘉定  201801

1.电梯门控制

  霍尔传感器可以监测电梯门的开关状态。电梯门通常由两个霍尔元件组成，一个负责检测电梯门的开启状态，另一个负责检测电梯门的关闭状态。一旦检测到电梯门未关好或者被卡住了，霍尔元件可以立即停止电梯的运行，保证乘客的安全。

2.电梯位置和速度监测

  位置监测：霍尔传感器能够监测电梯的实时位置，当电梯到达某一层时，传感器对应位会输出低电平，而其他位均为高电平。这样就可以通过每一位的高低电平情况检测出电梯当前所在层

速度监测：霍尔传感器可以通过检测电梯电机的转速来确定电梯的运行速度，对于曳引轮电梯来说，利用编码器来测量电梯在运动过程当中的速度、距离以及方向。确保电梯的运行速度在合理范围内，避免运行过快或过慢带来的安全隐患。

3.电梯称重与载重监测

  基于霍尔传感器的电梯称重变送装置，可以通过检查电梯轿厢底部形变，获得转换得到的对应数字信号，经过线性化处理后实现对电梯载荷的检测。这种装置无需连接需要检测的载重物体，避免了传统传感器可能出现的连接点损坏问题，同时可实现远距离无线传输，进一步提升了电梯称重变送装置的实用性。

4.电梯现场数据采集

  霍尔传感器具备结构简单、无需接触、交直流电均可测量、动态电压范围大、频带宽、采集数据方便可靠等特点，因此能够应用于不同品牌电梯的现场数据采集。通过某回路电路，霍尔传感器在应用中可快速获取数据并进行分析，为电梯的智能化控制提供有力支持。

5.优化电梯控制策略

  将霍尔传感器的探测数据通过大数据分析和机器学习算法进行分析和研究，可以实现电梯故障的提前预警和优化控制策略，从而保障电梯的安全性和效率。

安科瑞霍尔传感器介绍

霍尔传感器在电梯场景中的应用

监测电梯马达转速：霍尔传感器能够实时监测电梯马达的转速，确保电梯的运行速度在合理范围内。通过调整马达的转速，可以避免电梯运行过快或过慢带来的安全隐患；

确定电梯位置：霍尔传感器能够检测电梯导轨上的磁场变化，从而确定电梯的具体位置。这种位置检测方式精准可靠，有助于实现对电梯的精确控制；

监测电梯运行方向：根据电梯导轨上的磁场变化，霍尔传感器能够检测电梯的运行方向，确保电梯按照预设的方向进行运行；

监测电梯门状态：霍尔传感器还能够及时检测电梯门的状态，确保电梯门在乘客进出时自动开启和关闭，并在关门过程中发现障碍物时停止门的关闭，防止意外伤害。

功能：

  电梯霍尔传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信号能够直接被AD、DSP、PLC、二次仪表等各种采集装置直接采集和接受，响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强。

应用范围：

  适用于交流变速驱动器、直流电机驱动静态转换器、通讯电源、不间断电源，开关电源，电焊机，UPS伺服控制等系统电流信号采集和反馈控制。

订货范例：

具体型号：AHKC-BS-H

技术要求：额定±50A；额定电压；

通讯协议：无

辅助电源：±12V～±15V

电梯霍尔传感器机械尺寸

• 注意事项

• 1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线填满霍尔传感器模块过线孔；

• 2、霍尔传感器在使用时，在额定输入电流值下才能得到最佳的测量精度，当被测电流远 低于额定值时，若要获得最佳精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过 80℃；

• 3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±5%，纹波不应超过±1%；

• 4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m)；

• 5、不能调节零点、满度调节电位器；

• 6、辅助电源需要自行配置，电源正负极不能接反；

• 7、霍尔电流传感器的电源线，输出信号线需使用 0.5mm 2屏蔽线且禁止与动力线一起布线。

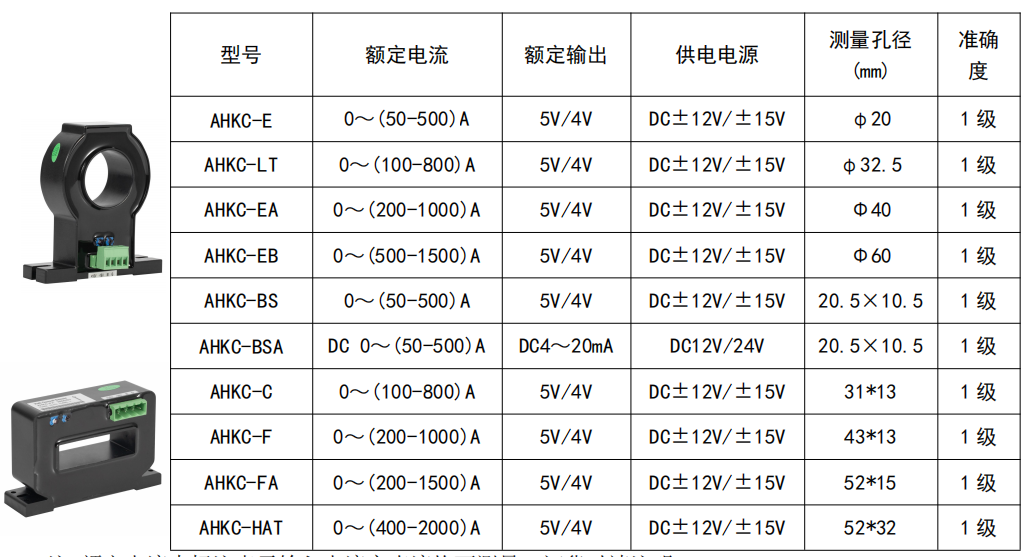

AHKC 系列开环霍尔电流传感器

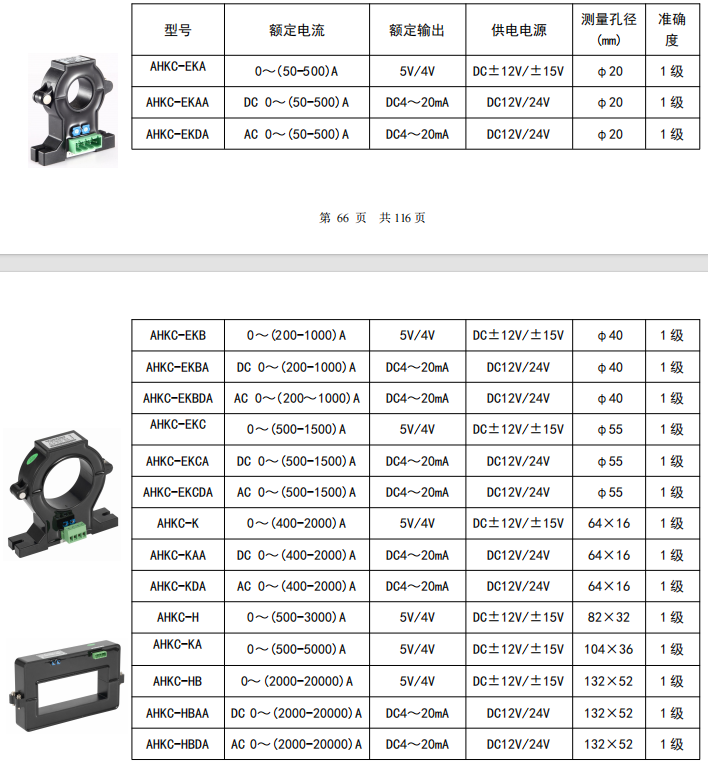

闭口式开环霍尔电流传感器

霍尔传感器证书
