改造项目计量点位多？安科瑞多回路电表解决多区域用电计量难题

简婷

安科瑞电气股份有限公司 上海嘉定  201801

一、新品概述：

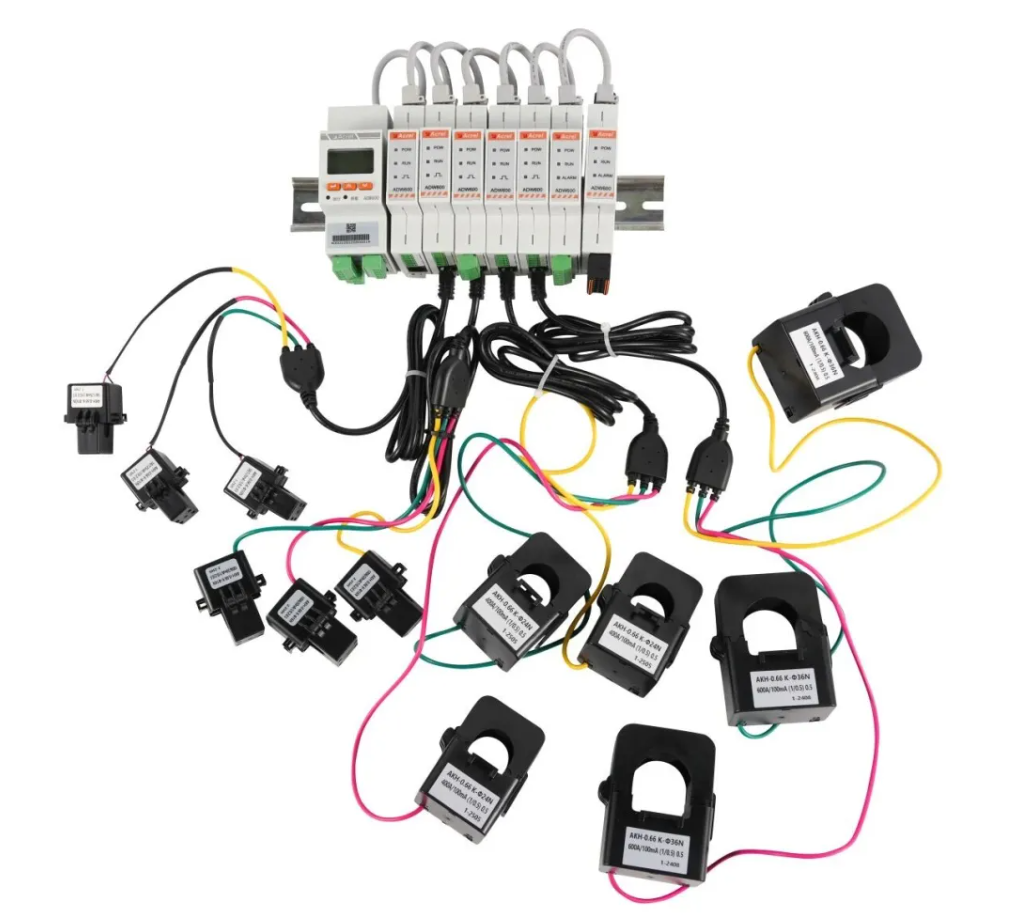

  ADW600 多回路电力计量模块专为低压网络三相有功电能计量设计，具备体积小、安装简便、功能丰富优势，采用模块化设计（含电压、电流、开关量、测温漏电模块），模块间通过网线连接且支持多回路拼接，适用于低压侧多回路计量场景，尤其适配电力改造需求。

二、产品功能特点

  ADW600 多回路计量模块采用模块化设计理念，各个模块分工明确又协同合作，实现了对电力参数的高精度测量。

电压模块（ADW600-U）：

  能够准确计量及采样多种规格的电压，可适配 3×57.7/100V、3×220/380V 等多种额定电压，电压精度高达 0.5%，能为电力系统提供稳定且准确的电压数据。

电流模块（ADW600-I）：

  不仅可以计量正、反向有功电能，还能测量四象限无功电能。同时，它能实时监测电压、电流、功率因数、频率等关键参数，甚至能准确分析总谐波含量以及 2 - 31 次的分次谐波含量。在不同的电流输入规格下，如 D10（0.03 - 0.15 (6) A）、D16（0.8 - 2 (100) A）等，有功电能精度达到 B 级，确保了电能计量的准确性。

开关量模块（ADW600-K）：

  配备 4 路无源输入和 2 路无源输出，内置 DC12V 电源。开关量输入可用于监测外部设备的状态，如开关的闭合与断开；开关量输出则能根据设定条件控制外部设备，实现自动化的电力控制，为电力系统的智能化管理提供了有力支持。

测温漏电模块（ADW600-TL）：

  具备强大的监测能力，可进行 12 路温度测量，精度可达 ±2℃，并标配 12 根测温线，能实时掌握设备的温度变化，及时发现过热隐患。同时，它还能进行 4 路剩余电流测量，输入1mA，精度为 1%，有效保障了电力系统的漏电安全。

三、核心优势

  模块化灵活部署：根据场景需求自由组合电压、电流、测温、开关量模块，适配从小电流住户到大型工业回路的全场景计量。

  准确监测与安全预警：谐波分析、温度 / 漏电监测功能有效预防电气故障，提升系统可靠性。数据交互效率高：支持 Modbus-RTU、4G、WiFi 等多种通讯方式，无缝接入第三方平台，助力数字化管理。

  降本增效价值：通过能耗分析、设备能效优化，帮助客户实现 “准确用能、安全用能、经济用能”，适配智慧城市、工业互联网、新能源等多领域需求。

四、应用广泛，适配多样场景

（1）商业综合体能耗精细化管理

  场景需求：针对多业态商业综合体配电系统复杂的情况，需实现楼层、商户及设备回路的准确计量与能耗分析，并监测电气安全隐患。

  解决方案：采用ADW600-M（4G通讯）作为网关，配合15个ADW600-I（D16，100A以内回路）和5个ADW600-TL测温漏电模块（监测电缆温度与漏电）。

  实施亮点：通过多回路拼接技术，实现300+低压回路全覆盖计量，实时采集电能、功率因数及谐波数据，助力物业按实分摊电费，解决公摊纠纷。测温模块监测关键节点温度，超60℃即报警并远程断电，预防火灾。数据经Modbus-RTU协议通过4G上传至AcrelCloud-5000平台，生成能耗报表与趋势分析，支持节能策略制定。

（2）老旧小区配电改造与安全监测

  场景需求：老旧小区配电线路老化，负荷不平衡、漏电隐患突出，需在不改动原有线路条件下完成计量与安全升级。

  解决方案：选用ADW600-I（D10，6A小电流）和ADW600-U电压模块，通过网线级联接入原配电箱，每户配置一套。

  实施亮点：模块自适应三相四线/三线接线，免大规模改造，缩短工期50%。实时监测电压偏差与电流不平衡，及时处理过载回路；漏电模块预警剩余电流异常（＞30mA），避免接地故障。支持远程抄表与异常告警，实现非接触式用电管理。

（3）工业厂房能效与电能质量监测

  场景需求：工业厂房非线性负载多，谐波污染严重，需对关键回路进行电能质量与设备状态监测。

  解决方案：部署ADW600-I（D24，400A大电流）与ADW600-TL模块，监测变压器、变频器等回路。

  实施亮点：谐波测量（2–31次）识别出谐波超标致变压器发热，加装滤波器后畸变率由25%降至8%，延长设备寿命。测温模块结合需量分析，预警电机轴承故障，减少非计划停机。

（4）智慧园区分布式能源计量与协同控制

  场景需求：园区含光伏、充电桩、储能等分布式能源，需统一计量与协调控制，实现源-网-荷-储一体化管理。

  解决方案：以ADW600-M（WiFi网关）为核心，搭配ADW600-I（四象限无功计量）、ADW600-K（充电桩控制）及ADW600-TL（电池测温）。

  实施亮点：监测光伏并网电能质量；充电桩按峰谷电价自动启停以节约成本。实时监测储能电池温度，温差超5℃自动散热，预防热失控；漏电模块保障系统安全。数据经WiFi上传平台，优化光伏自用与储能策略。
