电气火灾频发？安科瑞 ASJ 系列从源头切断接地故障电流，筑牢安全防线

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

随着电气现代化发展，人们生活发生改变，越来越多的电气设备开始进入家庭，用电设备的正常运行和人们的人身安全非常重要。而在民用建筑和工业建筑等的用电过程中，设备的安全运行和操作人员的人身安全也至关重要，因此，不仅需要对常规电压电流等电参量进行监测，还需要对漏电流进行监测。

漏电流是电器电路中的一种异常电流，指的是在电路中的部分电流从电源发出后，没有按照预定的路径通过相应的负载或元件，而是决定性地流向了地线或其他非目标路线的现象。如果未及时加以处理，漏电流可能会对人体和物体带来极大的危害。因此，控制漏电流的危害是非常重要的。

一、漏电流监测方法

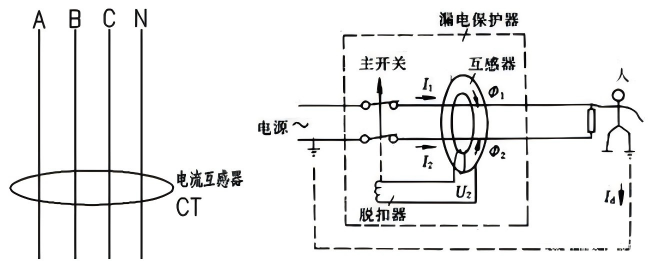

在被测的三相线路上与N线上各装一个CT，或让三相导线与N线一起穿过一个剩余电流CT，得到三相导线与中性线N的电流矢量和IA*+IB*+IC*+IN*，当没有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零；当发生某一相接地故障时，故障电流中会通过保护PE及与地相关连的金属构件回到电源，即IA*+IB*+IC*+IN*，此时数值为接地故障电流Id。

二、剩余电流动作继电器的作用

01 对直接接触电击事故的防护

直接接触电击是触及设备和线路正常运行时的带电体发生的电击(如误触接线端子发生的电击)，也称为正常状态下的电击。

对直接接触电击事故的防护中，剩余电流继电器（RCD）只作为直接接触电击事故基本防护措施的补充保护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护）。

用于直接接触电击事故防护时，应选用无延时的RCD，额定动作电流不超过30mA。

02 对间接接触电击事故的防护

间接接触电击是触及正常状态下不带电，而当设备或线路故障时意外带电的导体发生的电击(如触及漏电设备的外壳发生的电击)，也称为故障状态下的电击。人体承受小于正常的工作电压，如人体电压＜相压220V，接触带电的外壳等。其危险性也较大。

间接接触电击事故防护的主要措施是采用自动切断电源的保护方式，以防止由于电气设备绝缘损坏发生接地故障时，电气设备的外露可接近导体持续带有危险电压而产生有害影响或者电气设备损坏事故，当电路发生绝缘损坏造成接地故障，接地故障电流值小于过电流保护装置的动作电流值时，应安装RCD。

能够大大减少用电事故，保障人民的生命及财产安全。

三、ASJ系列剩余电流动作继电器

ASJ系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。产品符合 GB/T 22387—2016《剩余电流动作继电器》的要求。

ASJ系列剩余电流继电器特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，地铁、石油化工、电信及国防等部门用电的安全保护。

01 产品选型

02 接线示意

03 应用说明

1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过30mA。

2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具，生产用的电器设备，施工工地的电气机械设备，安装在户外的电器装置等。

3）额定剩余动作电流应充分考虑系统正常泄漏电流值。一般不小于正常实测泄漏电流最大值的2-4倍：分支线4倍；支线2.5倍；干线2倍。根据经验公式：

单相回路：I△n≥In/2000（照明）

三相回路：I△n≥In/1000（动力或动力照明混合）式中In为线路最大供电电流。

4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：

I△n1（上级）≥I△n2（下级）

tF（上级ASJ返回时间）＞tFa（下级ASJ 断时间），时间差不小于0.2s。

一般分支线和末端：30～100mA、≤0.1s；支线：300～500mA、0.2～0.8s；

干线：500~1000mA、≤2s 。

04 产品资质

05 安装实例
