赋能电力安全，ASD系列开关柜综合测控装置尽显 “智慧本色”

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

摘要：在电力系统的“神经末梢”——开关柜中，潜藏着诸多安全隐患：柜内温湿度异常导致绝缘老化、分合闸回路故障引发操作失灵、工作人员误判带电状态造成触电风险……这些问题不仅可能导致设备停机，更会威胁电力系统稳定与人员安全。作为专注电力安全的核心设备，ASD系列开关柜综合测控装置以“多维度监测+智能化操控”为核心，覆盖从基础状态指示到高级电参量分析的全需求，成为守护开关柜安全运行的“智慧卫士”。

关键词：ASD系列开关柜综合测控装置；开关状态指示仪；智能操控装置；全电参量测量

一、ASD系列：从“基础监测”到“智能管控”的全维度覆盖

ASD系列装置并非单一产品，而是针对不同场景需求设计的“家族式解决方案”，各型号功能各有侧重，可精准匹配从简单状态监控到复杂运维管理的不同需求：

1.基础保障型：ASD100L/ASD100G——筑牢安全“第一道防线”

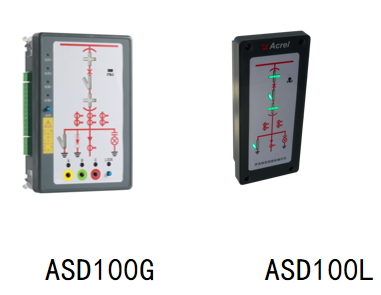

ASD100L（国网标准型开关状态指示仪）：严格遵循国网技术规范，核心功能聚焦“安全提示”与“状态可视化”，具备一次模拟图动态指示（清晰展示断路器分合闸、接地开关位置）、带电显示（通过指示灯提醒柜体是否带电，避免误操作）、核相检测（辅助工作人员核对相位，保障并网或检修安全）三大核心功能，是国家电网、南方电网下属变电站、配电房的标准化配置。

ASD100G（基础型开关状态指示仪）：在ASD100L基础上简化部分非必需功能，保留带电显示、分合闸状态指示核心模块，性价比更高，适合对功能需求简洁、预算有限的中小型配电场所。

2.智能操控型：ASD200/300/310/320——让运维“更高效、更便捷”

相较于基础型，该类装置新增“主动管控”与“数据交互”能力，是工业厂区、商业建筑等场景的优选：

核心升级功能：新增分合闸回路监测（实时检测分合闸线圈电压、电流，提前预警回路断线、接触不良等故障，避免“合不上闸”“跳不开闸”的紧急情况）、温湿度自动控制（内置温湿度传感器，当柜内湿度超标或温度过高时，自动启动加热器或风扇，防止绝缘件凝露、元器件过热老化）、RS485通讯接口（支持Modbus协议，可将状态数据上传至后台监控系统，实现远程查看，减少现场巡检频次）。

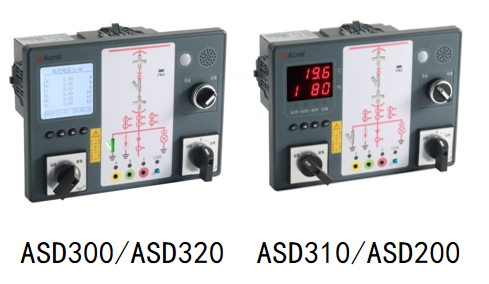

型号差异优化：ASD310特别配备2.4英寸液晶显示屏，可实时显示温湿度数值、回路状态等数据，比传统指示灯更直观；ASD320则强化了“操控便捷性”，支持远程分合闸控制（需授权），工作人员无需现场操作，降低触电风险。

3.全功能高级型：ASD500——打造“智慧运维中枢”

ASD500作为系列中的“旗舰型号”，在智能操控基础上进一步新增“全电参量分析”能力，相当于为开关柜装上“智慧大脑”：

优势功能：支持三相电压、电流、有功功率、无功功率、功率因数、电能计量等全电参量实时测量，可精准识别“轻载”“过载”“电压异常”等问题（如某工厂通过ASD500发现某条生产线开关柜电压长期偏低，及时调整变压器档位，避免设备因欠压损坏）；同时具备故障录波功能，当发生过流、过压等异常时，自动记录故障前后数据，为运维人员分析原因、排查问题提供依据。

二、多场景适配：ASD系列如何解决不同领域的“专属痛点”

开关柜应用场景复杂多样，从高负荷的工业厂区到对稳定性要求的数据中心，不同场景的痛点差异显著，而ASD系列通过“功能模块化、型号多样化”，实现了全场景覆盖：

1.电力系统：变电站、配电房——标准化与可靠性优先

场景痛点：作为电力输送的“枢纽”，变电站开关柜需严格符合国家电网规范，且需24小时不间断运行，任何状态异常都可能引发大面积停电；同时，工作人员需频繁进行核相、检修操作，安全风险高。

ASD适配方案：优先选用ASD100L（国网标准型），其带电显示功能可避免检修时误触带电部件，核相检测功能保障并网操作相位准确；若需远程监控，可搭配ASD310，通过后台实时查看分合闸状态与温湿度数据，减少夜间、恶劣天气下的现场巡检。

应用案例：某省级变电站在110kV配电间隔安装ASD100L后，因带电显示功能清晰，有效避免了2次工作人员误判停电状态的操作风险；温湿度控制功能则解决了梅雨季节柜内凝露问题，绝缘故障发生率下降80%。

2.工业制造：钢铁、化工、汽车厂区——高负荷与抗干扰需求

场景痛点：工业厂区开关柜长期处于高负荷运行状态（如钢铁厂轧钢车间、化工厂反应釜供电回路），分合闸操作频繁，回路故障风险高；同时，厂区环境多粉尘、油污，易导致温湿度传感器失灵，普通装置抗干扰能力不足。

ASD适配方案：推荐选用ASD320或ASD500，前者的分合闸回路监测功能可提前预警线圈故障，避免“紧急情况下跳不开闸”的安全事故；后者的全电参量测量功能可实时监控负荷变化，防止过载烧毁设备；且装置外壳采用防油污材质，传感器具备防尘设计，适应工业恶劣环境。

应用案例：某汽车零部件厂在焊接车间开关柜安装ASD500后，通过实时监测电流变化，发现某台焊接机器人存在“间歇性过载”问题，及时更换老化电缆，避免了因电缆过热引发的火灾隐患，同时每月节约因设备停机导致的损失约5万元。

3.数据中心：服务器机房、IDC园区——稳定性与精细化管理

场景痛点：数据中心对供电稳定性要求“零中断”，开关柜一旦出现故障，可能导致服务器宕机，造成海量数据丢失或业务中断；同时，机房需精细化管理能耗，普通装置无法满足电参量测量需求。

ASD适配方案：ASD500，其全电参量测量功能可精准统计各机柜供电回路的能耗数据，为机房“节能优化”提供依据；故障录波功能可在电压波动、过流等异常时快速定位原因，缩短故障处理时间；此外，装置支持与数据中心动环监控系统对接，实现“电力状态+环境状态”的统一管理。

应用案例：某大型IDC园区在核心配电回路安装ASD500后，通过分析电参量数据，优化了服务器集群的供电分配，使整体能耗降低12%；一次因电网电压暂降引发的异常中，故障录波功能快速记录了暂降时长与幅度，运维人员10分钟内完成排查，未造成任何业务中断。

4.商业建筑：商场、写字楼、医院——便捷运维与安全提示

场景痛点：商业建筑开关柜多分布在地下室、设备层，现场巡检不便；医院、商场等场所人流量大，若开关柜带电状态不明确，可能存在人员误触风险；同时，夏季空调负荷高峰时，柜内温度易超标。

ASD适配方案：选用ASD310（带液晶显示）或ASD200，前者的液晶屏幕可直观展示温湿度与带电状态，运维人员无需打开柜门即可了解情况；温湿度自动控制功能可避免夏季高温导致的元器件老化；远程通讯功能支持物业后台统一监控，减少现场巡检人力成本。

应用案例：某三甲医院在住院楼配电房安装ASD310后，通过远程监控实时掌握各楼层开关柜温湿度，夏季自动启动风扇降温，设备故障率下降60%；带电显示功能则防止了保洁人员误碰开关柜的安全隐患。

5.新能源场站：光伏电站、风电场——并网安全与数据交互

场景痛点：新能源场站的开关柜多位于户外或箱式变电站内，环境温差大（冬季低温、夏季高温），温湿度控制难度高；同时，光伏、风电并网时需频繁核相，确保相位一致，避免冲击电网。

ASD适配方案：选用ASD100L（核相功能适配并网需求）或ASD300（温湿度控制适应户外环境），装置具备宽温设计（-20℃~70℃），可在温度下稳定运行；通讯功能支持将状态数据上传至新能源监控平台，实现并网状态的实时监控。

三、不止“监测”：ASD系列的核心价值——从“被动防护”到“主动运维”

传统开关柜管理多依赖“定期巡检+人工判断”，存在“隐患发现晚、故障处理慢、运维成本高”的问题，而ASD系列装置通过三大核心价值，实现了从“被动防护”到“主动运维”的转型：

1.安全升级：从“事后补救”到“事前预警”

通过带电显示、分合闸回路监测、温湿度控制等功能，提前识别带电风险、回路故障、绝缘隐患，避免“触电”“设备烧毁”“停电事故”等严重后果，将安全管理从“出了问题再修”变为“没出问题先防”。

2.效率提升：从“现场奔波”到“远程掌控”

支持远程通讯与数据上传，运维人员无需频繁到现场巡检，通过后台即可查看所有开关柜状态；故障发生时，故障录波、电参量分析功能可快速定位原因，缩短排查时间（传统排查需2-4小时，ASD系列辅助下可缩短至30分钟内）。

3.成本优化：从“盲目投入”到“精准管控”

全电参量测量功能可帮助用户识别高耗能回路，优化能源分配，降低能耗成本；同时，提前预警故障减少设备维修费用与停机损失，以某工业企业为例，安装ASD系列后，年均电力相关维护成本下降30%。

结语

在电力系统向“智能化、数字化”转型的背景下，开关柜作为核心设备，其安全运维已不再是“简单的状态监控”，而是需要“全维度感知、智能化管控、多场景适配”的综合解决方案。ASD系列开关柜综合测控装置以丰富的型号、全面的功能、强大的适配能力，精准解决了不同领域的电力安全痛点，既是开关柜的“安全守护者”，也是电力运维的“智慧助手”。选择ASD系列，便是选择为电力系统装上“智慧大脑”，为安全运行筑牢“铜墙铁壁”，助力各行各业在电力安全的保障下稳步发展。
