工商业/户用光储必看！Acrel-EIoT物联网防逆流方案：规避罚款提升收益

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

1.背景

在当前清洁能源大力发展的时代背景下，光伏发电作为可持续能源解决方案，应用范围持续扩大。然而，光伏发电过程中出现的逆流问题，给电网安全稳定运行带来诸多挑战。若未能有效解决，不仅会影响电网电能质量，还可能损坏电网设备。

在此背景下，Acrel-EIoT能源物联网云平台推出物联网防逆流方案，可精准解决光伏系统余电反送电网的难题，帮助用户规避罚款风险，同时进一步提升能源利用收益。

2.应用场景

‍

本方案适用于工商业光伏与户用光储两大场景，核心解决“余电不上网”需求下的防逆流问题，确保光伏系统发电既符合电网规范，又能自用效益。

3.安科瑞解决方案

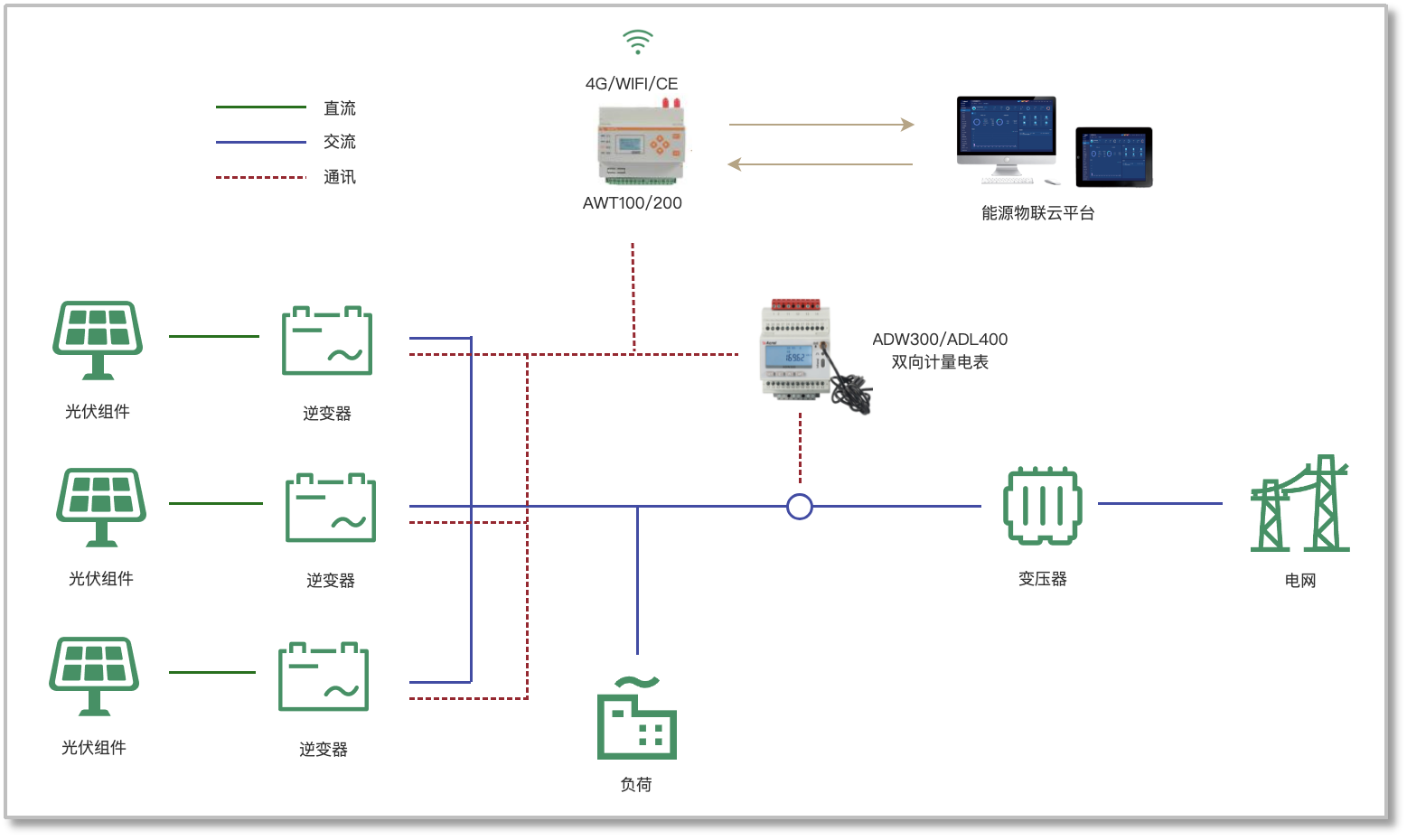

防逆流柔性调节方案通过加装物联网网关与双向计量电表，构建闭环监测与调节系统，具体实现逻辑如下：

1.实时监测：双向计量电表精准采集市电总进线处功率，物联网网关同步获取逆变器实时发电功率；

2.智能调节：网关内置智能算法，以10秒/周期的高频次跟踪负荷变化，动态调节逆变器有功功率输出；

3.双重目标：在不切断光伏发电的前提下，既杜绝余电逆流现象，又实现“应发尽发”，充分保障发电效益。

AWT系列物联网网关：内置智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率；

ADW300/ADL400双向计量电表：监测市电总进线处的功率。

4.平台功能

借助Acrel-EIoT能源物联网云平台，可对光伏系统以及用电负荷展开实时监测。结合先进的智能算法，不仅可以灵活调节逆变器处理，有效避免逆流现象，还能充分满足能效管理数字化、安全分析智能化等方面的需求。

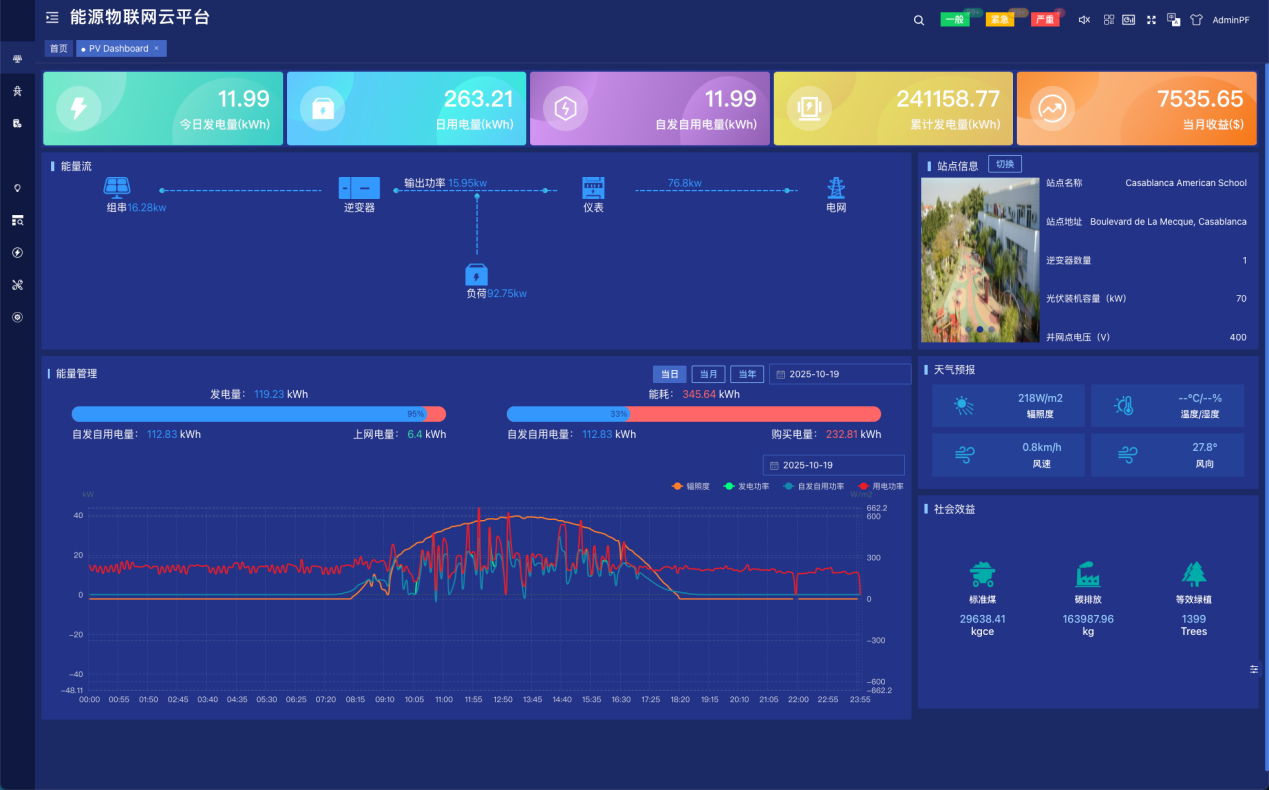

4.1.光伏综合看板

展示了单个光伏站点的基本信息，天气情况等数据，通过组态图的方式展示单个站点的能量流向图，以及当日、当月、当年的自发自用电量比例，实时辐照度曲线、发电功率曲线、用电功率曲线等数据。

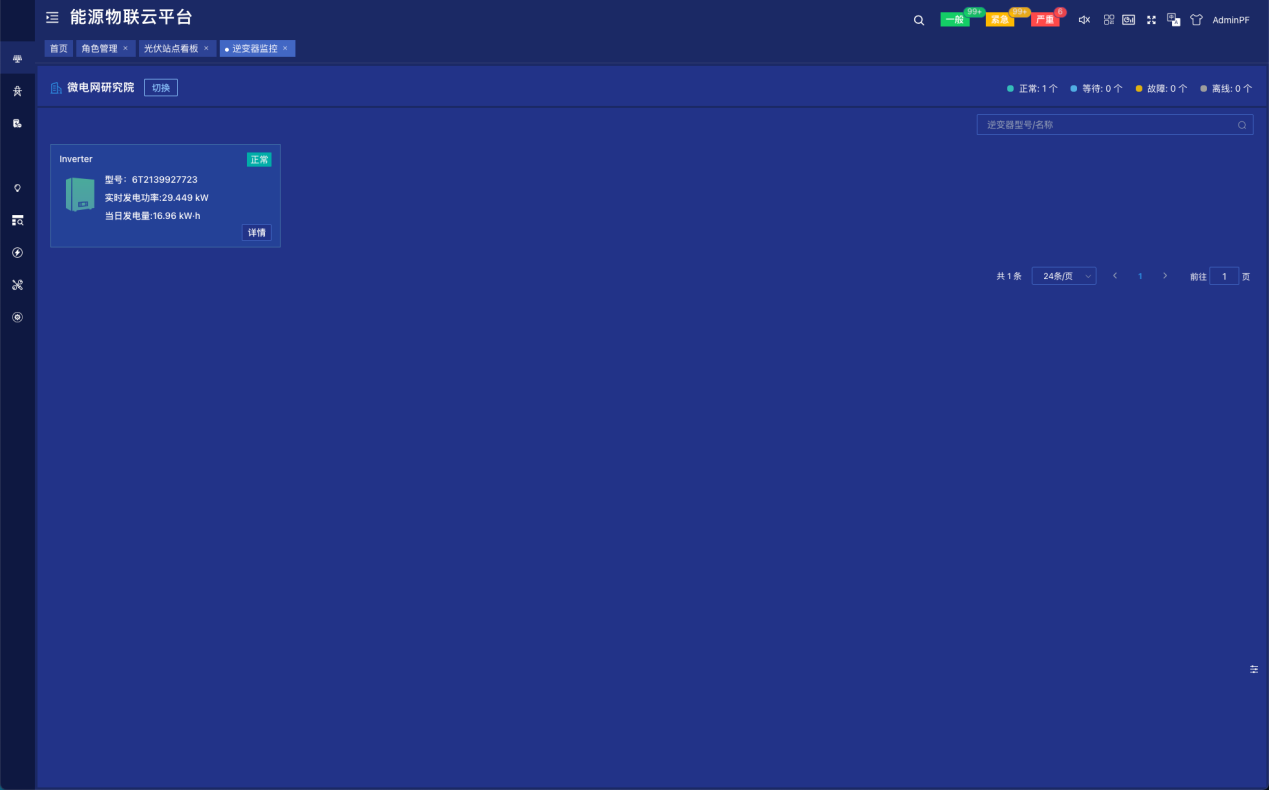

4.2.逆变器监控

展示了项目下所有逆变器信息，用户在列表页面可直观查看逆变器基本信息及逆变器状态，如需查看逆变器详细信息及发电量统计等数据，点击详情按钮，进入详情页查看。

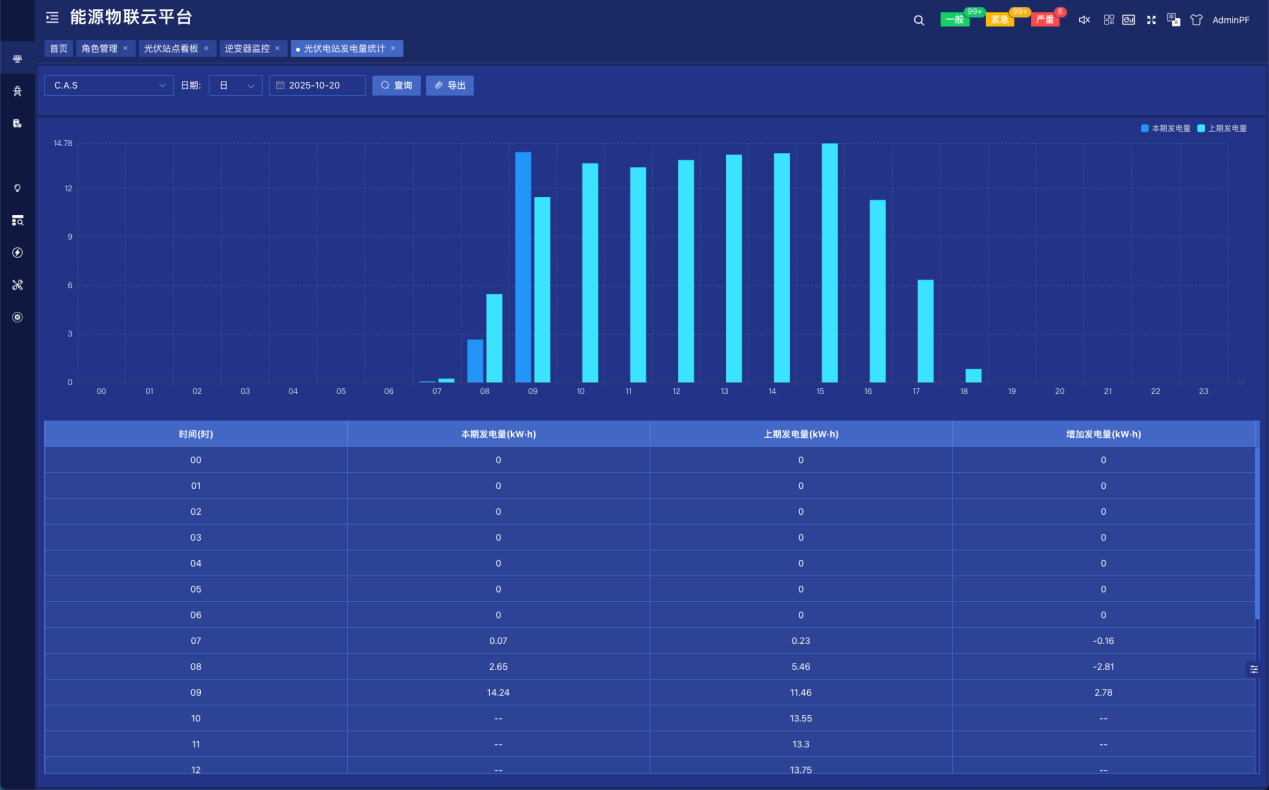

4.3.光伏电站发电量统计

以柱状图和表格两种形式展示了光伏电站的发电量数据。切换年月日和日期可查看不同时间段的发电量与同时段往期数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

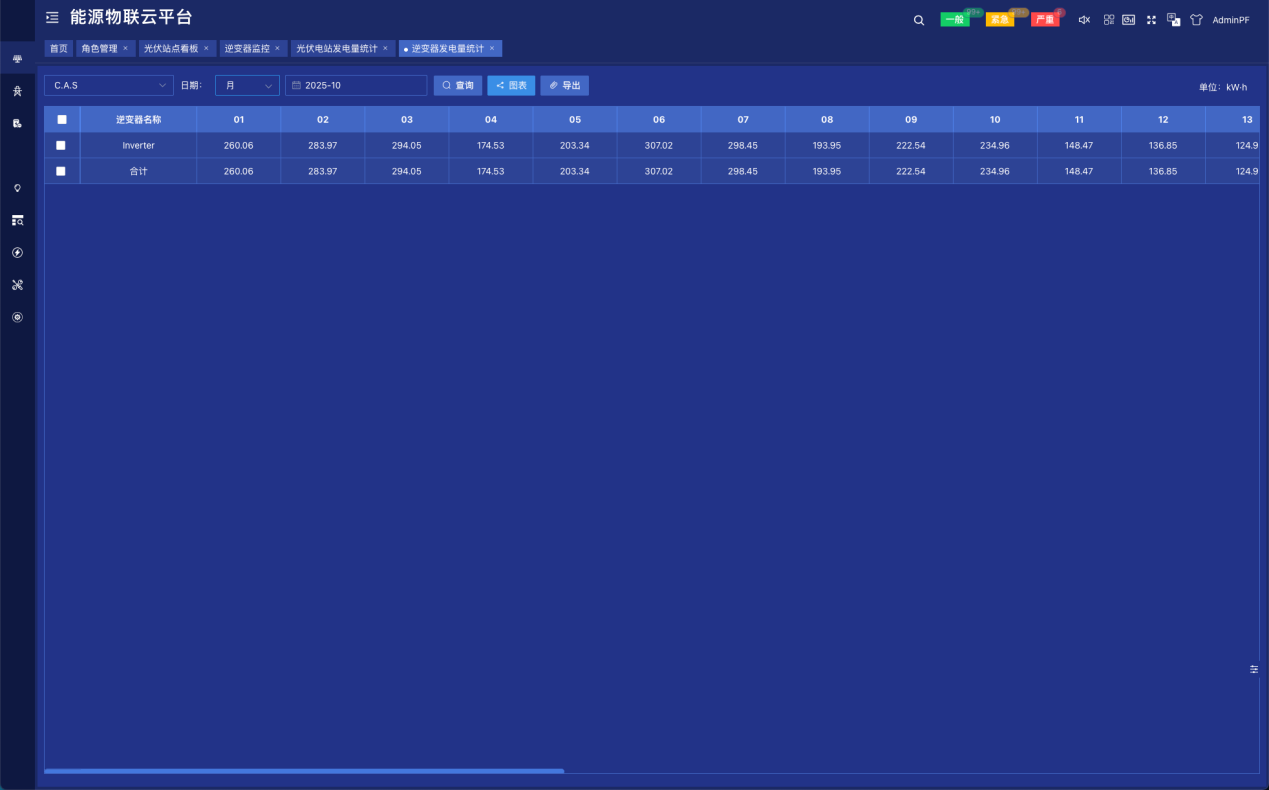

4.4.逆变器发电量统计

以表格的形式展示了项目下逆变器的发电量数据。切换年月日和日期可查看不同时段的发电量。选择一条或者多条数据可以生成图表进行展示。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

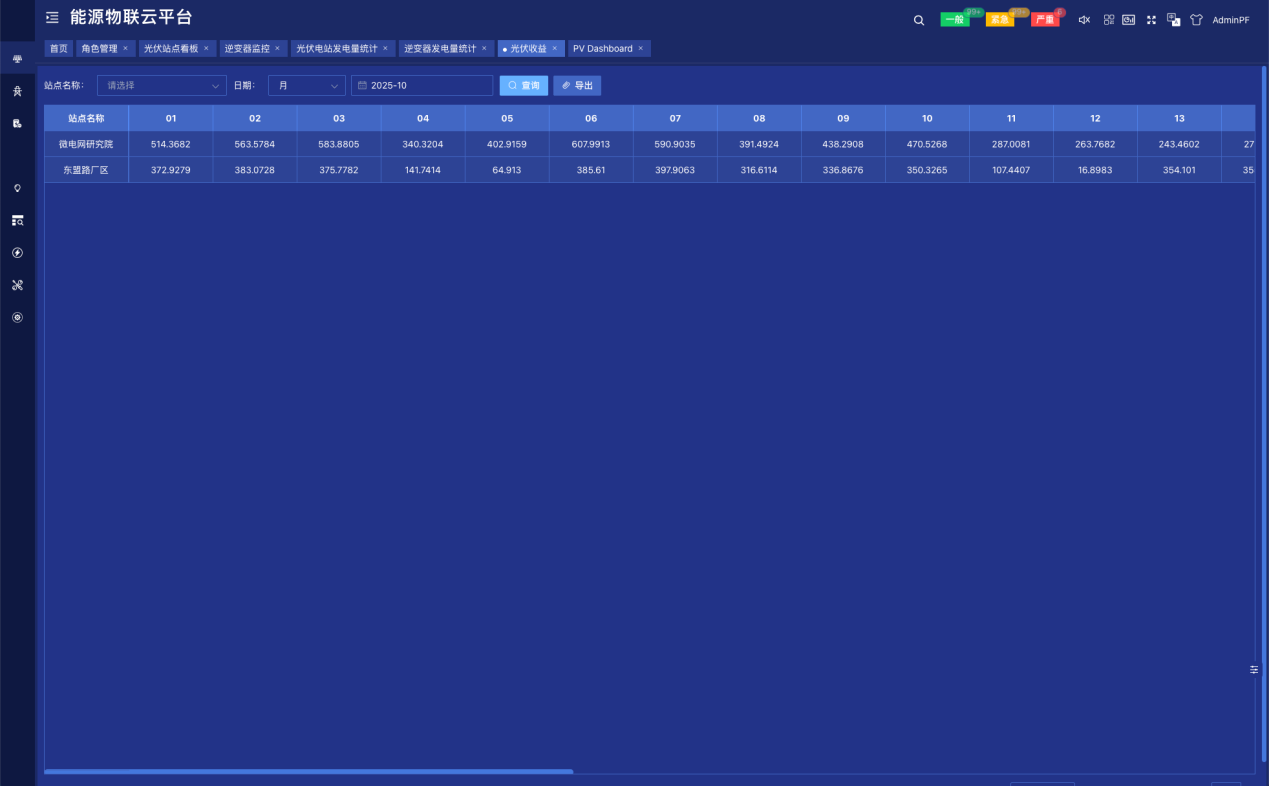

4.5.光伏收益统计

以表格的形式展示了各站点的发电收益数据。切换年月日和日期可查看不同时段的收益数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

本方案具备高度的设备兼容性与平台开放性，已成功实现与华为、阳光电源、锦浪、正泰、固德威、古瑞瓦特等主流逆变器厂商的协议对接，可无缝集成逆变器的数据采集与功率控制功能，实现防逆流的功能。确保了防逆流方案在不同项目中的快速适配与灵活扩展，为用户提供稳定可靠的一站式解决方案。

5.高兼容性

本方案具备高度的设备兼容性与平台开放性，已成功实现与华为、阳光电源、锦浪、正泰、固德威、古瑞瓦特等主流逆变器厂商的协议对接，可无缝集成逆变器的数据采集与功率控制功能，实现防逆流的功能。确保了防逆流方案在不同项目中的快速适配与灵活扩展，为用户提供稳定可靠的一站式解决方案。

6.硬件设备

6.1.AWT系列物联网网关

6.1.1.AWT100

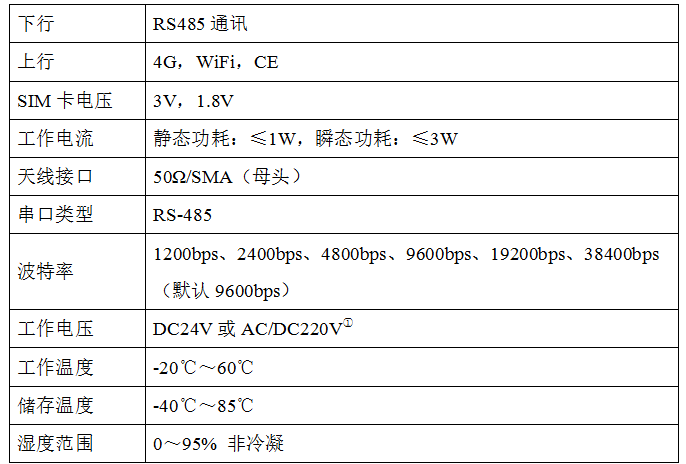

技术参数

6.1.2.AWT200

AWT200数据通讯网关应用于各种终端设备的数据采集与数据分析。实现设备的监测、控制、计算，为系 统与设备之间建立通讯纽带，实现双向的数据通讯。实时监测并及时发现异常数据，同时自身根据用户规则 进行逻辑判断，极大的节省了人力和通讯成本。

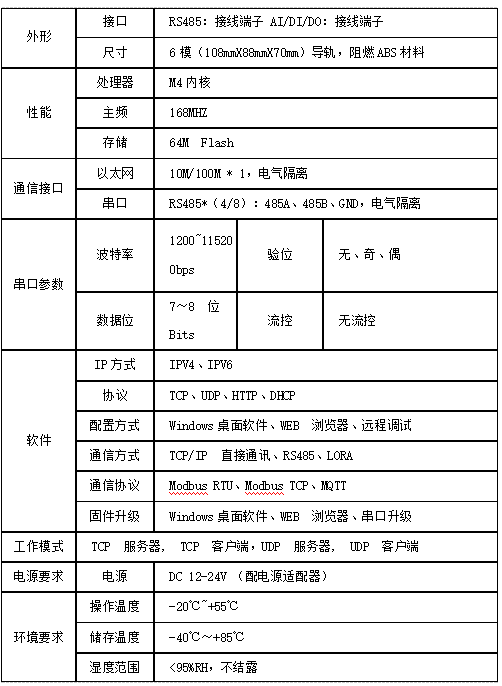

技术参数

6.2.双向计量电表

6.2.1.ADW300电表

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

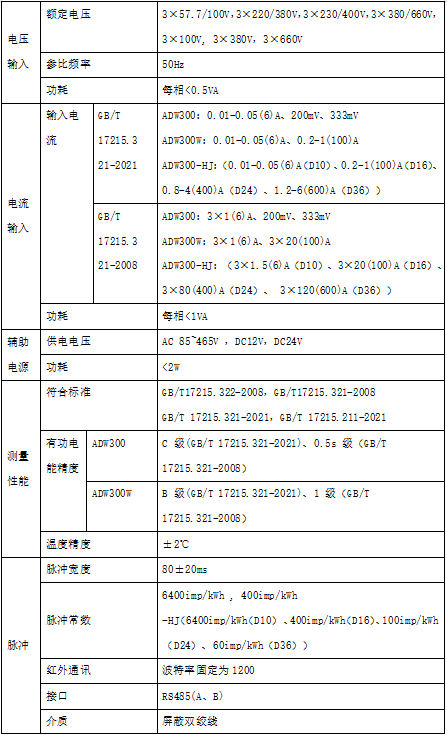

电气特性

环境条件

6.2.2.ADL400电表

ADL400导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。

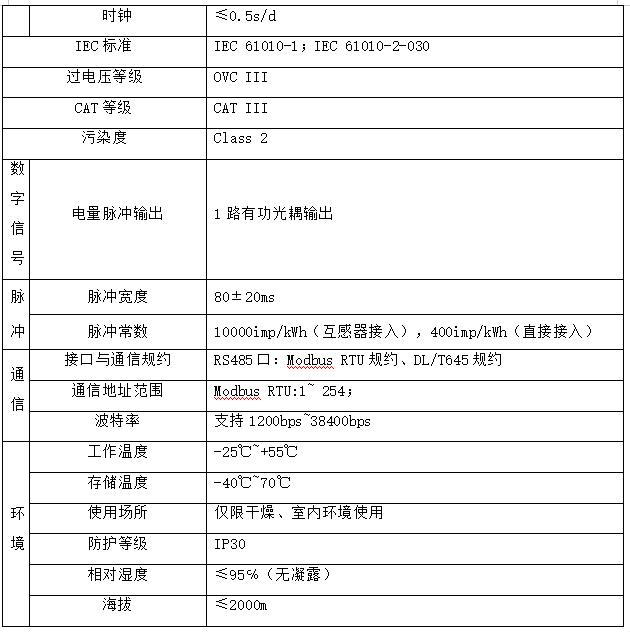

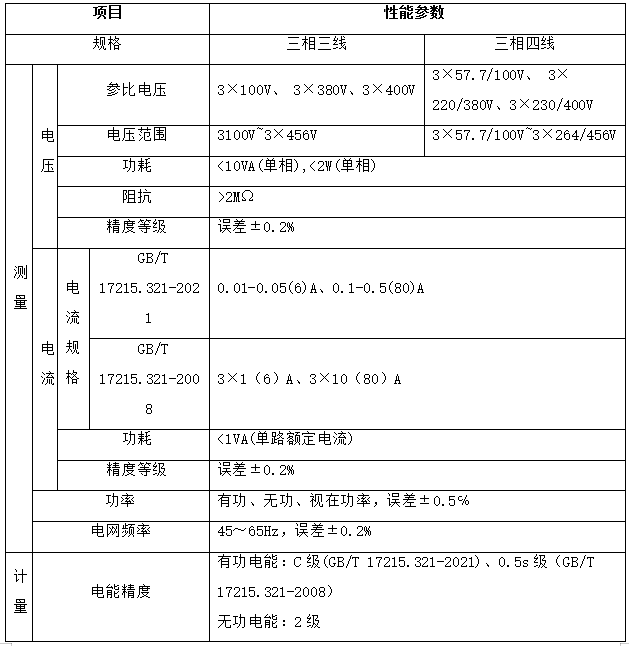

技术参数
