安科瑞温度监测解决方案：杜绝电力设备高温隐患，保障系统稳定运行

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

背景

在由众多发电、输电、变电、配电及用电设备连接而成的电力系统中，为避免因温度过高，导致设备老化，设备烧坏，供电中断，一次设备起火爆炸等严重事故。因此，对各电气节点进行长期的温度监测能避免因严重故障而造成用户的人身伤害及经济损失。

为此，我司为客户提供一套完善的温度监测方案。在高、低压电力系统中对各电气节点的温度进行准确地监测，确保电力系统安全、稳定、可靠地运行。

系统架构：

测温方案

1.高压断路器温度监测、2. 高压开关柜母排、电缆接头温度监测、3.变压器温度监测、4.低压断路器温度监测、5.低压开关柜铜排、电缆接头温度监测、6.低压电容器温度监测、7.低压电抗器温度监测、8.低压开关柜出线电缆温度电流监测、9.配电室内电缆沟温度监测、10.低压配电箱温度监测、11.低压列头柜温度监测、12.低压封闭式母线温度监测、13.母线槽外壳温度监测、14.电机温度监测、15.环境温湿度监测、16.数据中心服务器温度监测、17.储能集装箱直流汇流母排温度监测。

多种测温方案适合多元化场景

安科瑞产品介绍

2.1测温传感器

ATE系列无线测温传感器是一种直接固定安装于发热部位的温度采集传感器，通过无线方式将温度数据发射给接收单元。

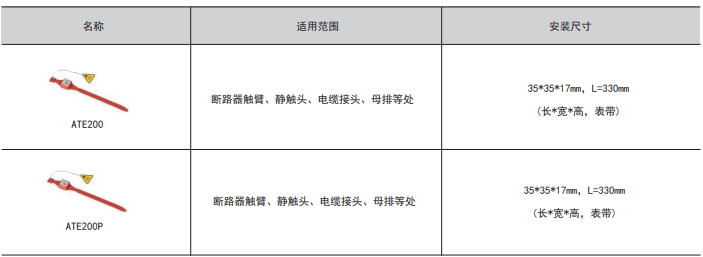

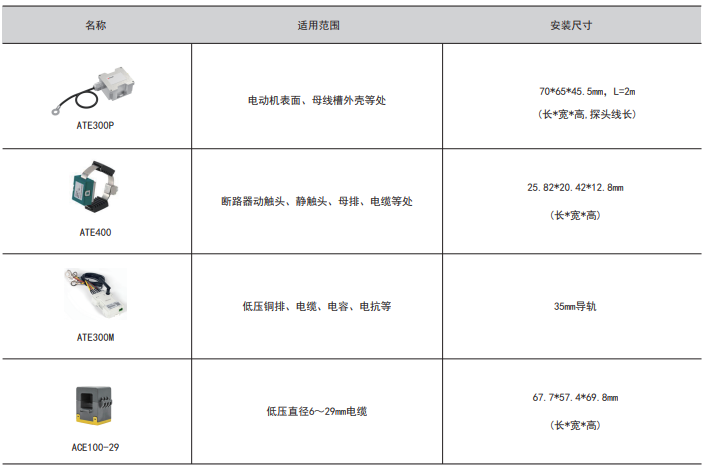

2.1.1 无线测温传感器

2.1.2 有线测温传感器

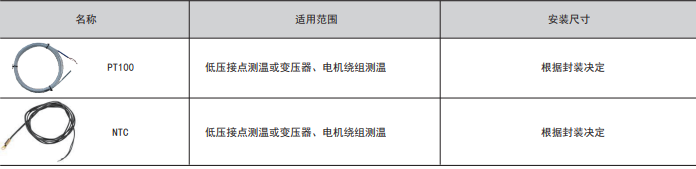

有线测温传感器安装于低压柜接点或变压器绕组、电机绕组的测温，采集温度量并通过有线方式传输的传感器。

2.1.3 无线温湿度传感器

AHE100无线温湿度传感器主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部及配电室环境的温湿度的检测。模块采用专用外壳，通风效果好，外观精致，能有效保护内部元件，提高使用寿命。

2.2 测温接收器

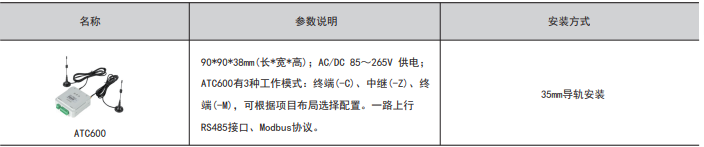

ATC系列收发器是一款带有1路RS485串行通讯接口的温度收发器，可同时接收ATE系列无线测温传感器发射的数据，并将采集到的数据通过RS485总线上传到监控中心。

2.3 ARTM-Pn无线测温装置

ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收60个传感器的数据，传感器型号可选配ATE100M、ATE200、ATE200P、ATE400。装置配有全电参量测量，2路继电器输出，支持高温告警和超高温告警信号输出，装置还带有1路RS485串行通讯接口，可将采集到的温度数据上传到监控中心。

2.4 智能操控装置

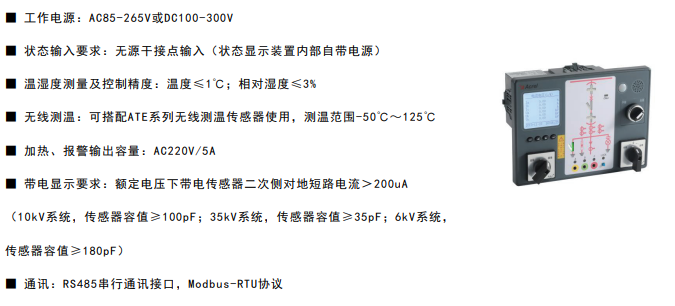

2.4.1 ASD320-Pn操控装置

ASD320-Pn无线测温装置，集开关柜综合测控、开关柜内接点无线测温于一体，具有一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制及显示（带强制加热）、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、RS485串行通讯接口等功能，并可搭配无线测温模块实现高压电气接点温度监测。

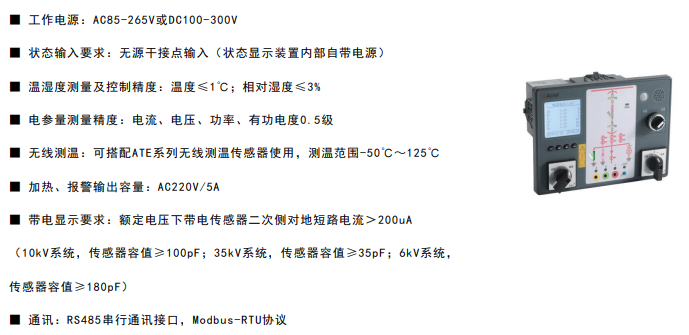

2.4.2 ASD300-Pn操控装置

ASD300开关柜综合测控装置，具有一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制及显示（带强制加热）、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、RS485串行通讯接口等功能，还集成了全电参量测量功能，并可选配无线测温模块实现高压电气接点温度监测，实现测控一体。

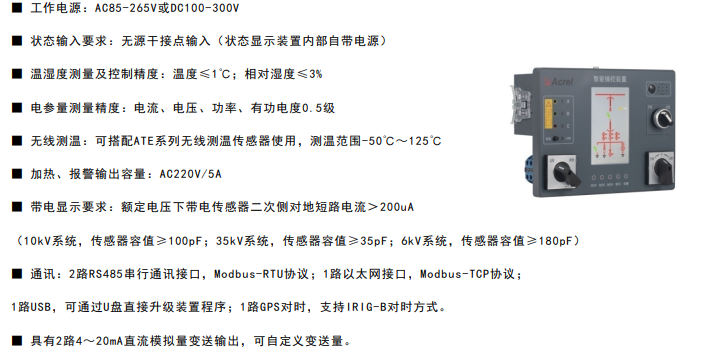

2.4.3 ASD500-Pn操控装置

ASD500开关柜综合测控装置，具有液晶屏显示一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核

相、3路自动温湿度控制及显示（带强制加热）、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、脉冲输出、4~20mA输出、RS485串行通讯接口、以太网接口、USB接口、GPS对时等功能，还集成了全电参量测量功能，并可选配无线测温模块实现高压电气接点温度监测，实现测控一体。

2.5 ATP系列无线测温集中采集触摸屏

无线测温集中采集触摸屏ATP007/ATP010可以嵌入式安装在高压柜、低压抽屉柜内，每面触摸屏可以接收240个传感器的数据，可与ATE200、ATE200P、ATE400、ATE300M、ATE300P、AHE100、ACE100等传感器搭配使用。触摸屏带有1路RS485串行通

讯、可选配一路以太网口，可将采集到的温度数据上传到监控中心。

2.6 ARTM-8L温度巡检仪

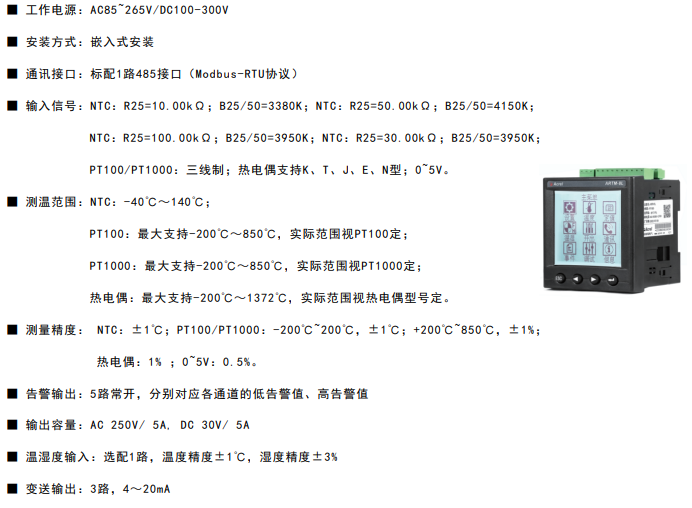

ARTM-8L温度巡检仪适用于多路的温度测温与控制，可接入NTC、PT100/PT1000、热电偶传感器、0~5V输入，对于高低压开关柜内接点、变压器绕组、电机绕组及其他火电厂、水电站等场合的测温都非常适用。

2.7 ARTM-8温度巡检仪

ARTM8温度巡检仪，适用于多路的温度测温与控制，可接入8路PT100温度信号，对于高低压开关柜内接点、变压器绕组、电机绕组及其他火电厂、水电站等场合的测温都非常适用。

2.8 ARTM-4温度巡检仪

ARTM-4温度巡检测控仪适用于多路温度的测量和控制，主要应用于低压配电系统电气接点、电机/变压器等设备绕组测温及其他设备或变配电场景的温度监测与控制。

2.9 ARTM-24温度巡检仪

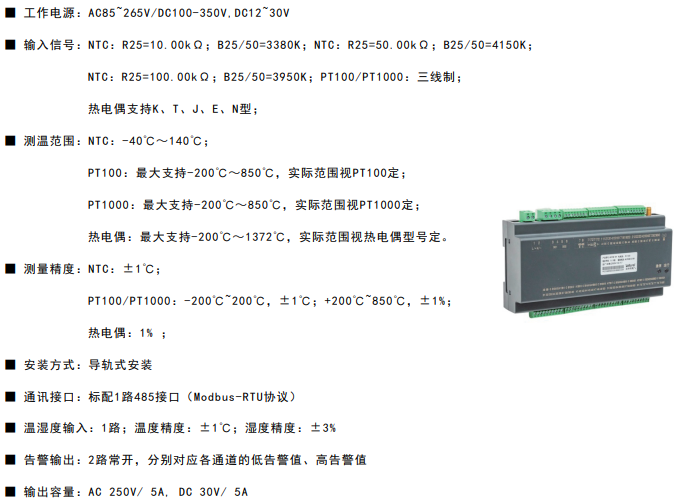

ARTM-24温度巡检仪，适用于1路或多路的温度测温与控制，可接入24路PT100/NTC温度信号，对于高低压开关柜内接点、变压器绕组、电机绕组及其他火电厂、水电站等场合的测温都非常适用。

2.10 AMB300低压母线槽红外测温装置

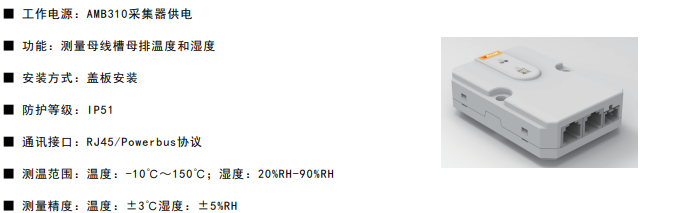

AMB300红外测温解决方案是一款非接触式红外测温装置。该产品能够解决母线槽安全测温、精确测温问题， 实时把连接器中每相温度数据上传后台，实行监测、预警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。装置主要应用于各种领域的密集绝缘母线连接器的在线温度监控系统。

平台介绍

Acrel-2000T无线测温监控系统通过RS-485总线或以太网与间隔层的设备直接进行通信，系统设计遵循国际标准IEC、Modbus RTU、Modbus TCP等传输规约，安全性、可靠性和开放性都得到了提高。系统具有遥信、遥测、遥控、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能。可以监控无线测温系统的设备运行状况，实现快速报警响应，预防严重故障发生。

■ 实时监测：以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息

■ 温度查询：温度历史曲线、温度实时曲线、实时数据查询

■ 运行报表：查询各回路设备运行温度报表

■ 实时报警：温度绝对值报警、相间温差告警、温升告警、温度突变告警

■ 报警方式：弹出事件报警窗口、实时语音报警、短信告警

■ 历史事件查询：对所有告警事件记录进行存储和管理，方便用户进行查询统计、事故分析■ 用户权限管理：为保障系统安全稳定运行，设置了用户权限管理功能

■ 定值设置：用于修改高温定值、超温定值

■ 可选Web平台/APP服务器

案例公司
