码头岸电低压配电IT系统绝缘监测系统

简婷

安科瑞电气股份有限公司 上海嘉定  201801

1. 平台概述

Acrel-3000 绝缘监测系统采用间隔设备层、通讯网络层、站控管理层的分层分布式结构，可以对高低压开关柜、楼层配电箱、末端动力柜、码头岸电箱等中安装的微机综合保护装置、多功能仪表、智能装置等的各种电力运行参数进行采集，实现各回路及设备实时在线监测、故障报警、远程遥控、用能统计、能效分析等功能。

系统具有稳定可靠、访问方便、界面友好等特点，适用于船舶、海上系统、码头岸电、冶金采矿、钢铁石油、化工制药、医院学校等各行业全面电气参数监测和管理。

2. 设计依据

为满足智能化要求，为保障码头岸电低压配电IT系统的安全可靠运行，提高效率，降低事故率，对码头变电所及岸电箱进行在线绝缘监测，全天候24小时实时监测电源系统的绝缘电气性能（绝缘阻值），当供电系统发生接地漏电故障时根据阻值变化在终端可以实时获取预警、报警信息；通过实时绝缘监测值知道供电系统是否运行正常；通过设定绝缘监测值报警，提前安排检修；通过绝缘监测值突变，预判有电缆受伤；通过故障定位，减少查找故障时间，快速排出故障。

某码头岸电配电系统目前由1个陆域变电所、3个码头变电所，9个岸 电箱组成，低压配电部分采用三相中性点不接地的IT接线方式。

陆域变电所：10kV来自地面主降压站，采用双母线分段的形式运行， 设立值班室，使用变电站综合自动化系统、电力监控系统、综合能耗管 理系统、绝缘监测系统等进行智能化管理。

码头变电所：岸基处功建设3座码头变电所，供电来自陆域变电所， 采用单母线运行方式，每个变电所引出三路馈线至岸电箱，每一路采用 多组电缆。

岸电箱：岸基处建设9个岸电箱，分为T1和T2两种型号，T1型岸电箱 设有6组电力连接器，T2型岸电箱设有12组电力连接器，供舰船停靠时 供电使用。 【按照实际工程描述项目】

根据项目实际需求及实际情况，定制设计一套Acrel-3000 绝缘监测系统。

3.设备技术指标

绝缘监测仪技术指标

n 绝缘监测仪应具有绝缘监测功能，还应具有对外接线断线监测功能，包括与电网或PE线            的连接监测，当PE线未连接时，应能显示报警状态；

n 绝缘监测仪应具有液晶显示功能，支持中文显示，宜具备中英文切换功能，界面可显示绝缘电阻、泄露电容、故障记录、参数设置、通讯设置等；

n 绝缘监测仪可以支持绝缘故障定位，可在显示屏上显示绝缘故障所在的相线和支路；

n 绝缘监测仪的内阻抗应至少为120kΩ；测试电压最大值不应大于48V。即使在故障情况下，其注入电流的峰值不应大于10mA；

n 绝缘监测仪应具有预警和告警功能，绝缘电阻下降至预警值时，应发出预警信号，绝缘电阻下降至告警值时，应发出告警信号，且对应的继电器应该动作；

n 绝缘监测仪的绝缘电阻测量响应时间不大于6s；

n 绝缘监测仪应具有RS485接口，采用标准的Modbus-RTU协议，方便数据传输连接；

n 绝缘监测仪应具有两路及以上继电器输出；

n 绝缘监测仪应采用面板安装，可独立显示。

信号发生器技术指标

n IT系统绝缘故障时能启动产生故障定位信号，配合故障定位仪实现绝缘故障定位功能；

n 定位信号的电压：<20V AC rms；

n 定位信号的电流：<10mA AC rms；

n 具有通讯接口，可以数据交互；

n 测试信号发生器响应时间不应超过5s；

n 测试信号发生器应具有LED指示功能，可以显示故障相线；

n 采用标准35mm导轨式安装。

故障定位仪技术指标

n IT系统绝缘故障时能配合故障定位仪实现绝缘故障定位功能，能指示故障回路；

n 具有通讯接口，可以数据交互；

n 具有显示和指示灯功能，可以查看故障回路；

n 绝缘故障定位仪响应时间不应超过20s；

n 单个定位仪应能定位12个回路，支持扩展，不少于12个故障定位仪；

n 采用标准35mm导轨式安装。

数据采集箱技术指标

n 最大支持4万个点的数据处理能力；

n 最大支持32G本地数据存储，当网络中断或服务器维护时，可将数据缓存到本地，网络恢复后补传数据；

n 支持外部供电中断后向系统发送报警信息；

n 支持对上传数据硬件加密(国密算法SM1.SM4)、软件加密(AES)；

n 支持4个串口，支持2路网口数据上传，支持4路DI；

n 支持Modbus、IEC103/104、OPCUA、BACNET、IEC61850 等协议。

4.平台架构

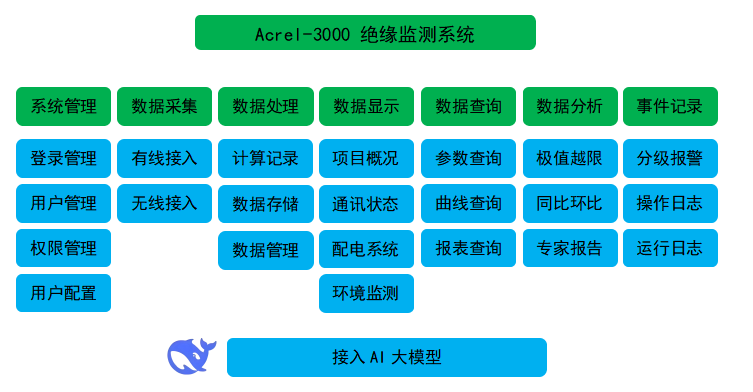

5.系统功能

6.系统功能简述
