双碳目标下企业微电网落地指南！安科瑞智慧能源平台，赋能工商业零碳转型

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

双碳背景

2020年9月22号，**在大会上宣布：中国二氧化碳排放2030年前达峰、2060年前实现碳中和。我国从达峰到碳中和过渡期只有30年时间，而发达国家普遍需要60~70年，减排力度和速度。双碳背景下，工业企业作为要素高度集聚、创新活动蓬勃发展的产业活动主要载体，是能源消费碳排放的主要源头，零碳工业园区的建设是实现我国“双碳”目标的重要切入点和着力点同时也是我国节能降碳、提质增效政策的重点。

新能源趋势

全国10kV供电电压等级、具有一定用电规模的工商企业有几百万家，在这个大的趋势背景下，这些企业内部的供、配、用电结构也会慢慢受到影响：

1.政策要求（整县市屋顶光伏试点）、自身需求（投资回报率、丰富电能来源），企业大概率会建设有分布式光伏发电系统或者小型风力发电系统；

2.随着电动汽车（EV）的不断普及，电动汽车的大量充电需求需要满足，需要在企业内建设并安装充电桩，从而间歇性用电负荷会大量增加；

3.光伏发电、风力发电具有波动性、间歇性的特点，企业需要配置一定规模的储能系统作为电能的“蓄水池”，平抑电能供给波动；还可以作为应急的后备电源；也可以通过峰谷价差套利；另外在大电网供电紧张时需求响应，反向“卖电”给电网公司；电动汽车普及带来的大量充电需求，可通过配置储能系统降低扩容需求，降低电力资产投资，柔性扩容。

4.因此，未来企业内部的电网将由源（市政电网、分布式电源）、荷（充电桩之类的可控负荷）、储能、控制中心（EMS）组成一个小型发、配、用“微电网”系统，我们称之为“企业微电网”，实现双碳目标，用户侧的企业微电网是必然需求。

工商业企业痛点

1.供电可靠性问题

工商业企业的供电特点：大负荷波动、高功率密度、多种负荷类型、高峰负荷集中。部分企业配电系统年代久远，企业线路老化严重，配电线路多次改造，配电如何分配不清楚。

2.供电安全性问题

工商业企业供电系统在运行过程中极易受到外界因数干扰（温度、设备等），且末端负载多样，如感性负载，整流设备等，从而会影响企业内配电系统的电网质量，随着工艺复杂化和智能化，电能质量问题愈发突出；

3.高效用电问题

在工商业企业能耗中，共性问题是能耗高、增长快、效率低等。电耗是大部分企业的主要能源消耗，空调、空压机等通用设备、厂房和道路照明等系统均是企业的能源浪费重灾区。

4.有序用电问题

企业如何实行错峰用电，避开集中用电，降低变压器超需量，电费增加的风险，对生产用电、新能源调配接入的实时监测分析，响应政府电力需求一直是企业实施有序用电的主要问题。

5.节约用电问题

企业用电具体用在哪里，电费支出是否合理，是否存在浪费？单位产品能源消耗较同行业相比是多还是少？如何获取数据并实现节约用电是工商业企业长期以来的痛点之一。

6.运维管理问题

工商业企业电力设备的维护和管理是一个大问题，由于设备数量众多，设备的状态监测和故障排查成为了一项艰巨的任务。人工巡检不仅耗时耗力，而且难以及时发现问题。

客户需求

双碳背景下企业微电网成为必然要求，但是企业的现状难以应对内部供配用电结构的改变，企业需要一套完整全面的一体化管理平台，实现企业微电网的协调有序运行，同时要保证企业用电的可靠、安全、节约、高效、低碳，要通过更智能化的手段降低对运行维护人员的专业性要求，减轻运维成本。

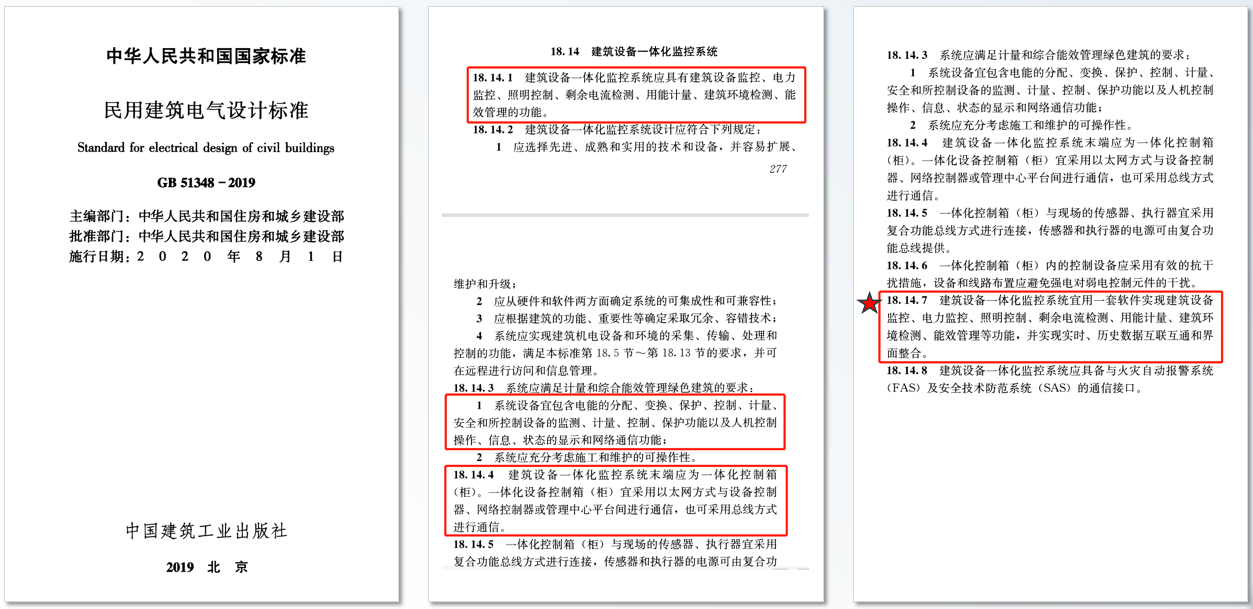

设计要求

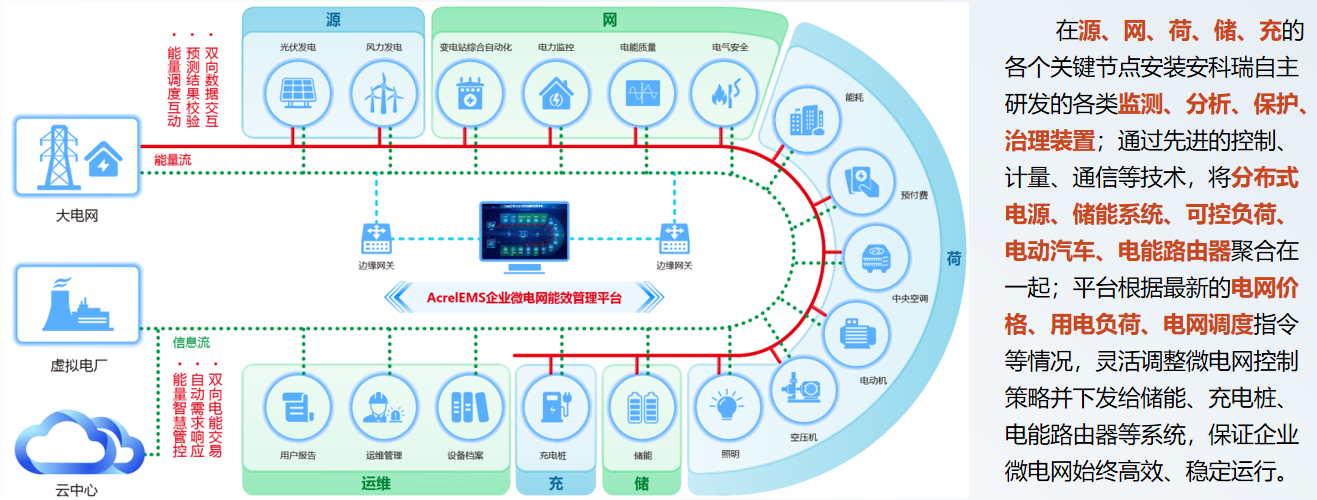

整体解决方案

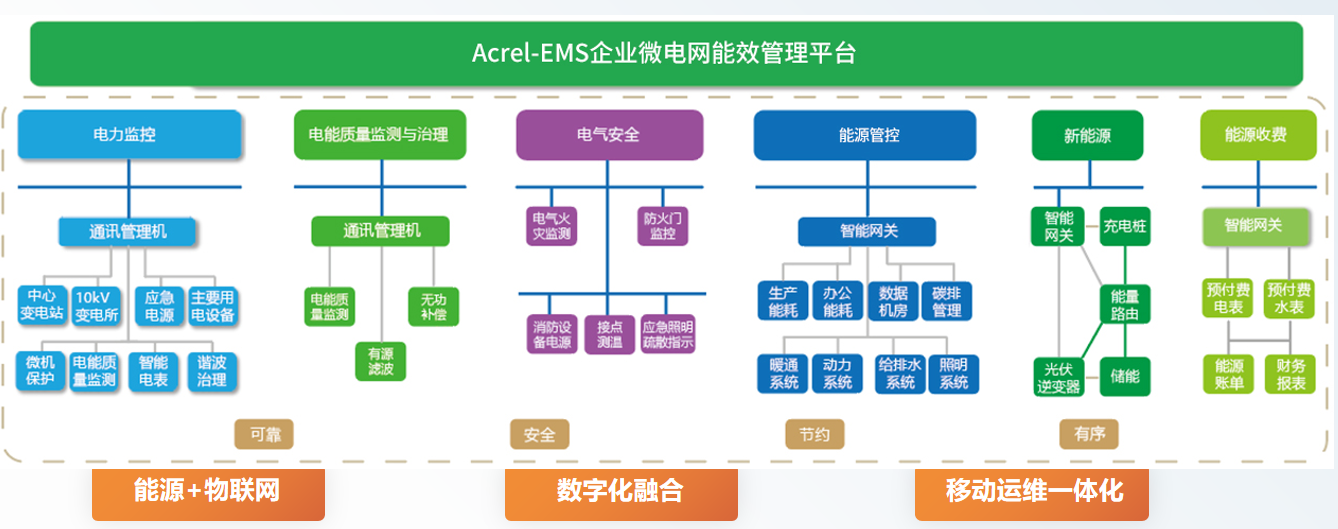

平台架构

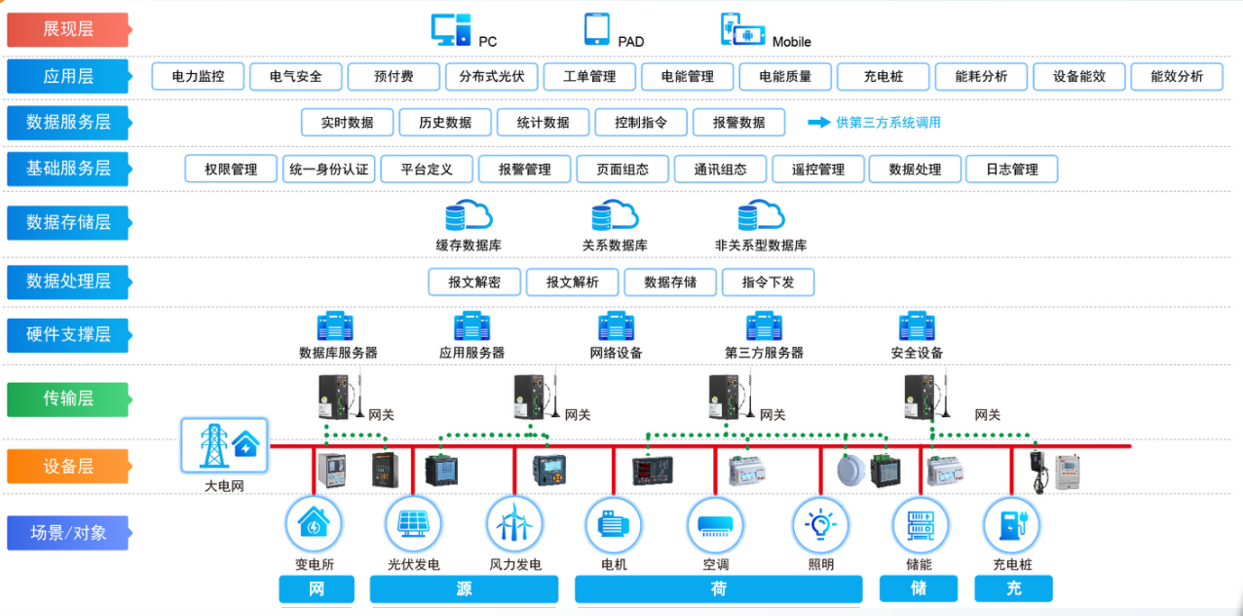

组网结构

如何使用能效数据？

数据呈现

安科瑞微电网智慧能源平台

自定义驾驶舱

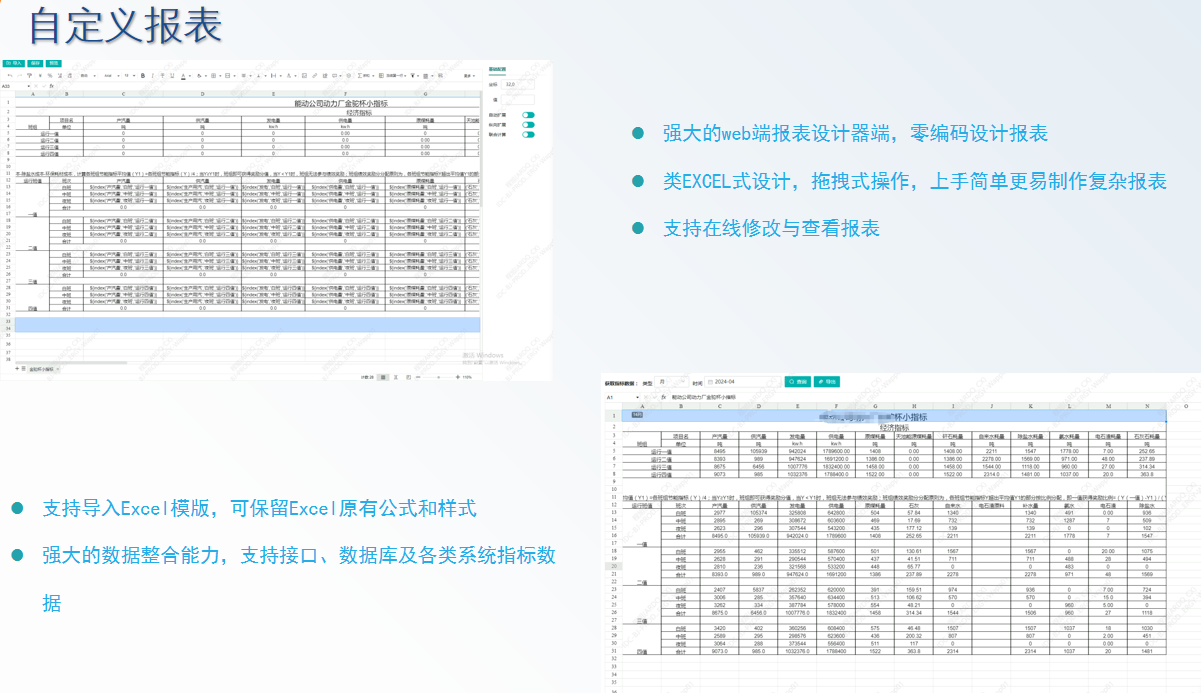

自定义报表

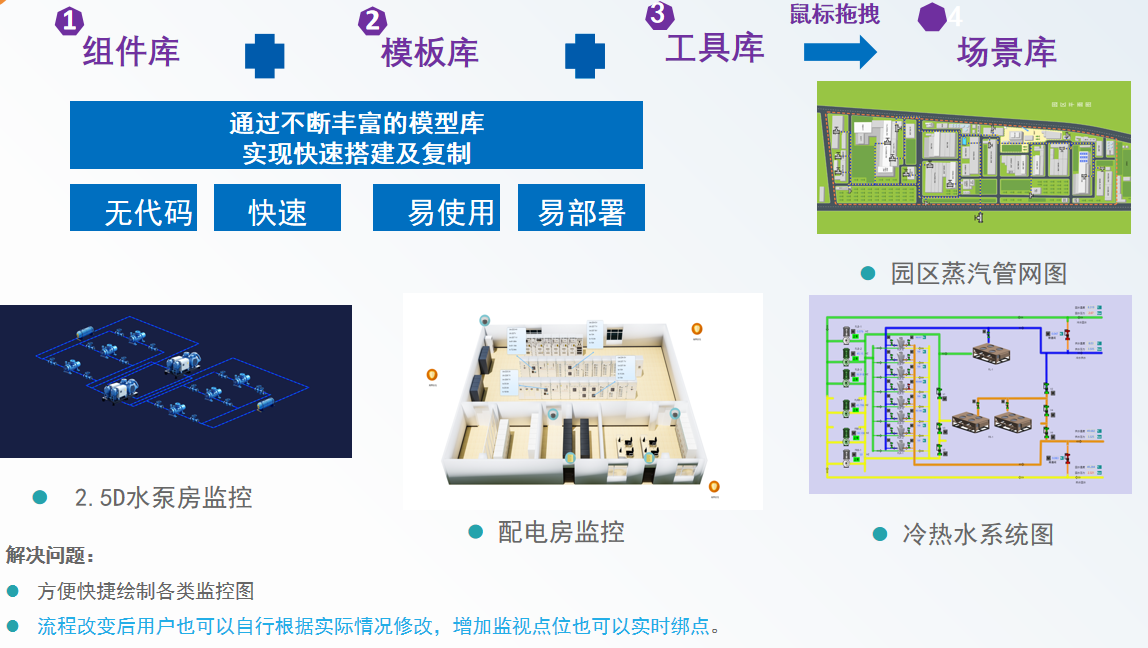

自定义组态

更多数据展示分析页面

电气安全

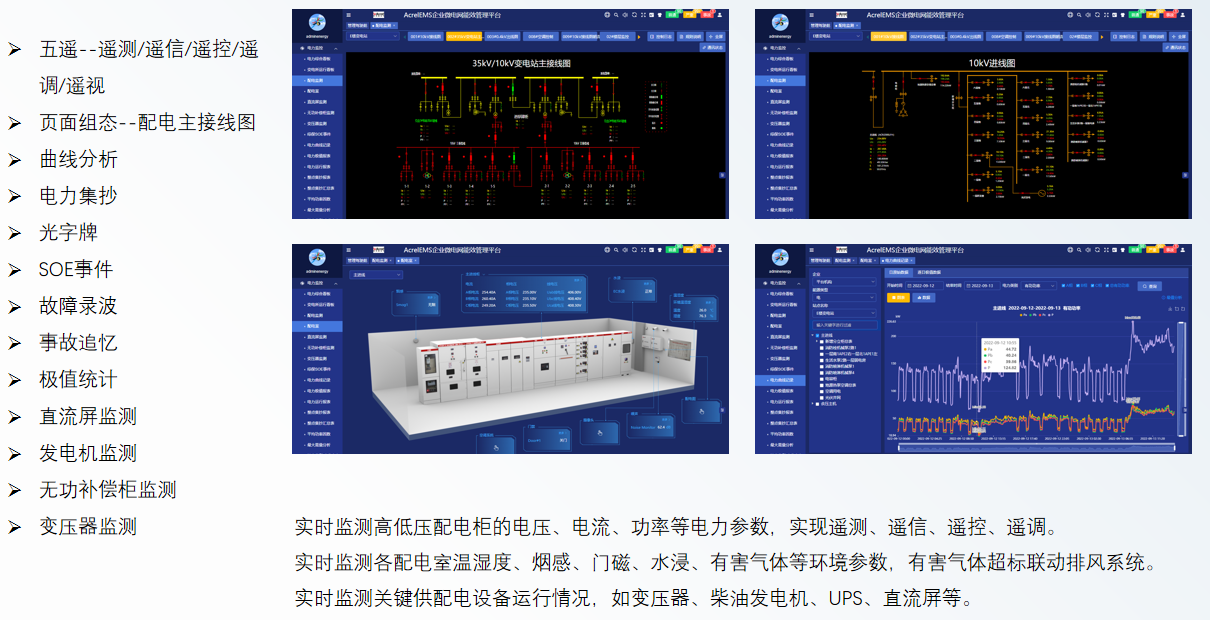

电力监控

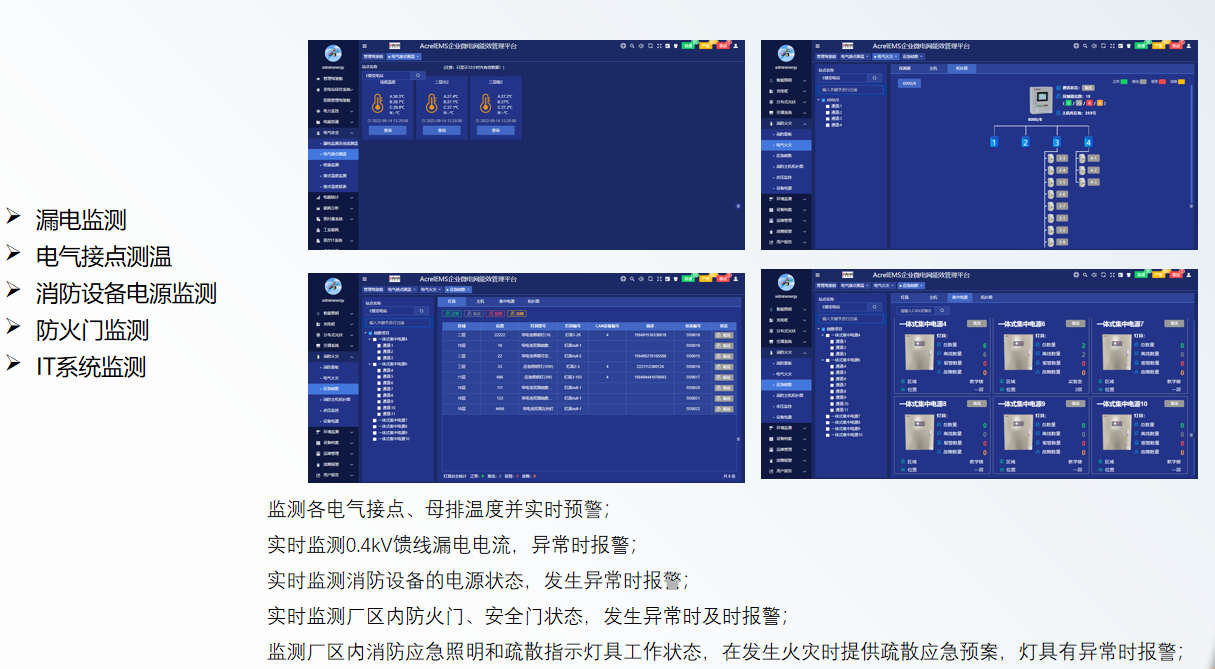

电气安全

电能质量

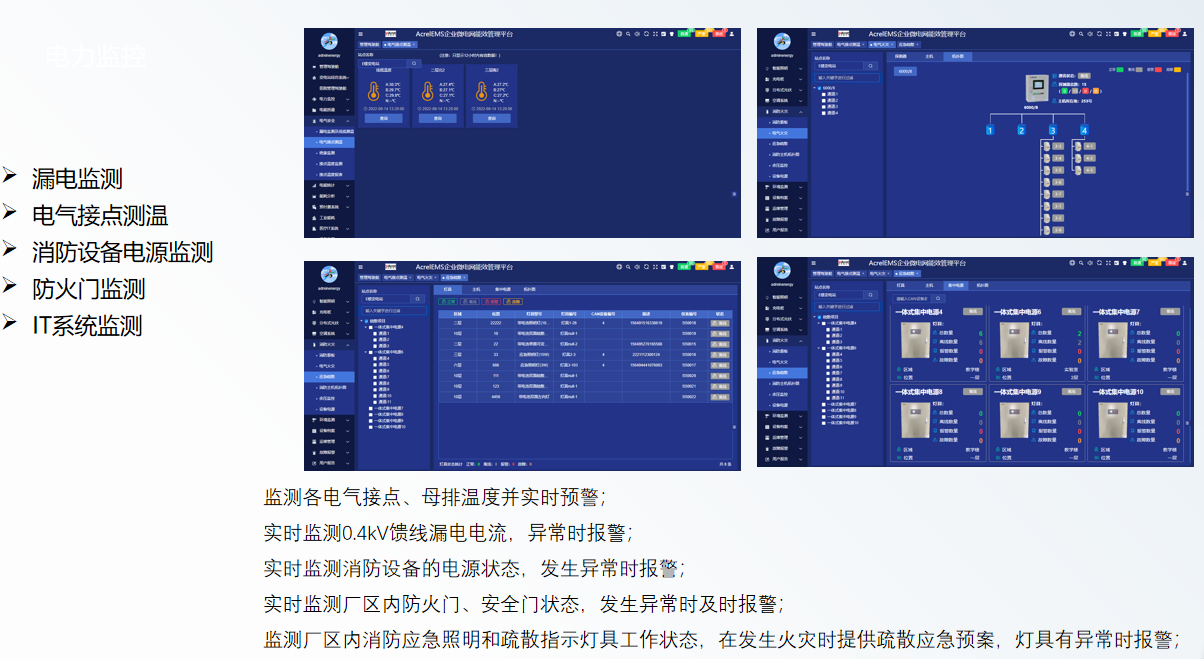

保护监测

企业能效分析

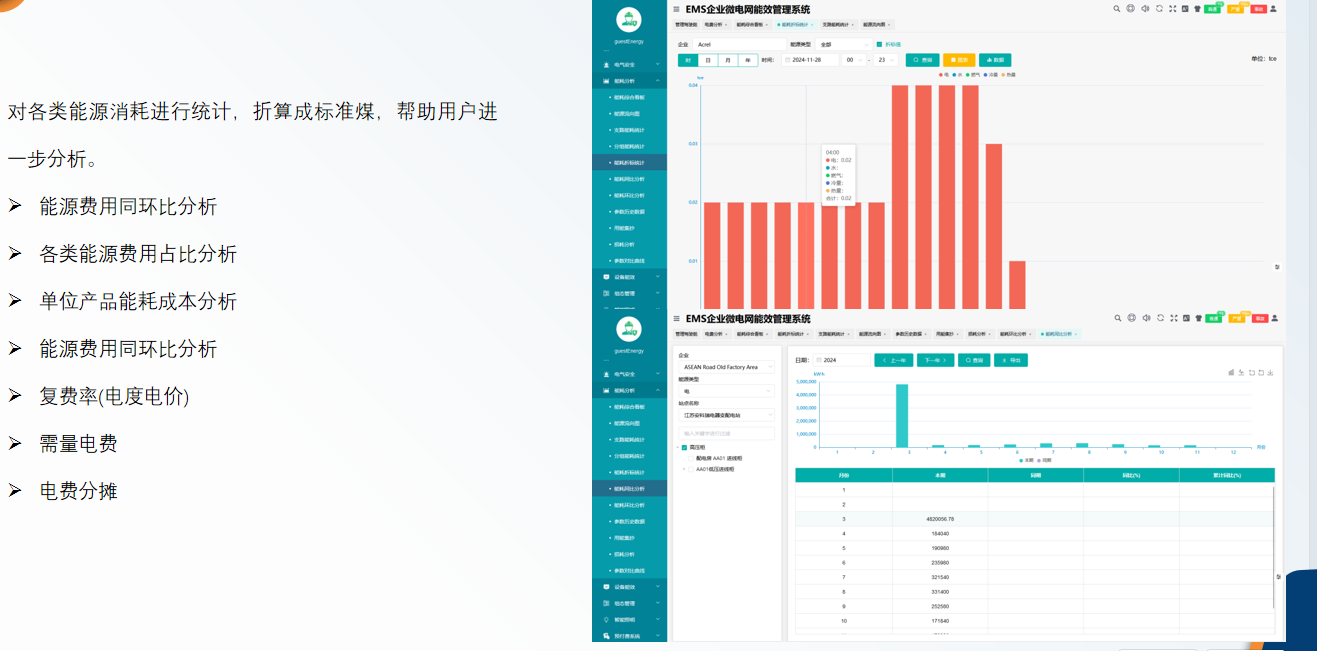

能耗统计分析

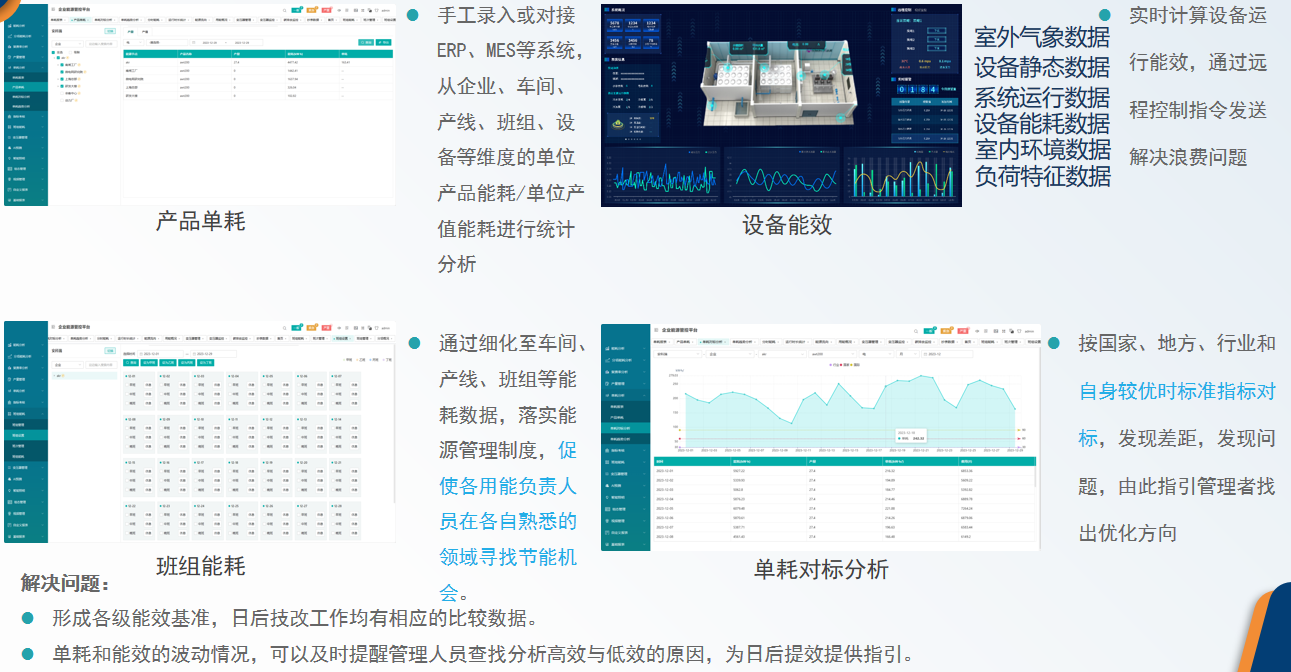

能效分析

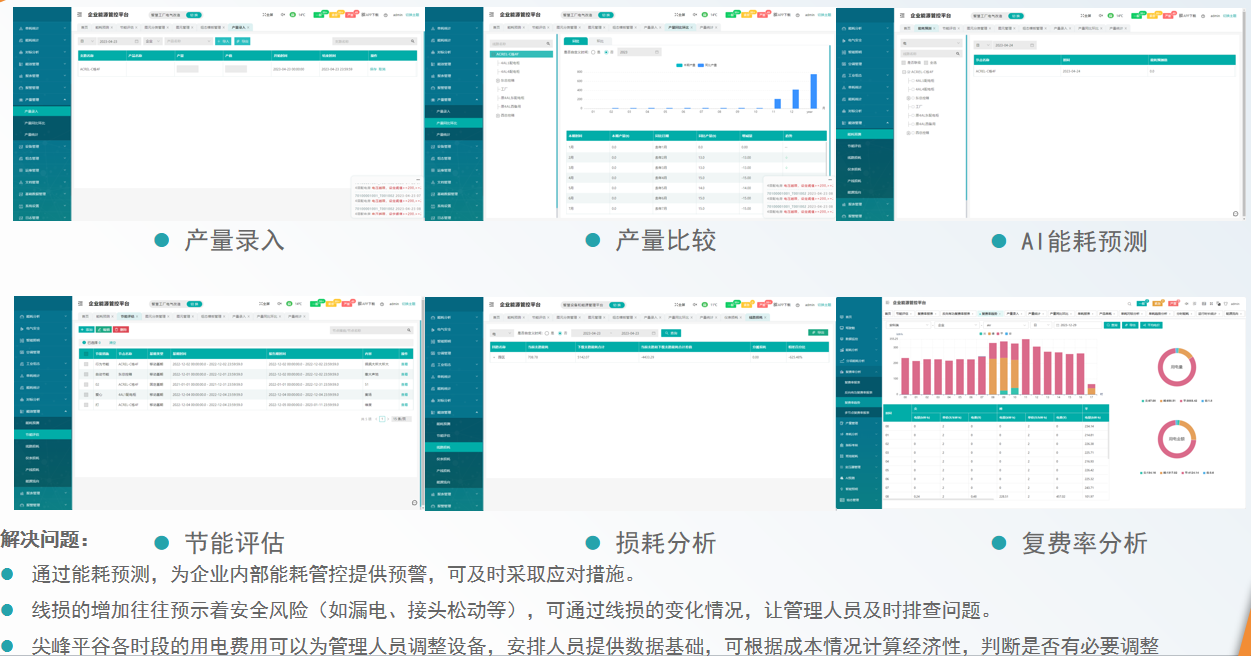

更多功能

能源优化

空调、空压机、循环冷却水泵等通用设备常态

源荷联动-空调AI寻优

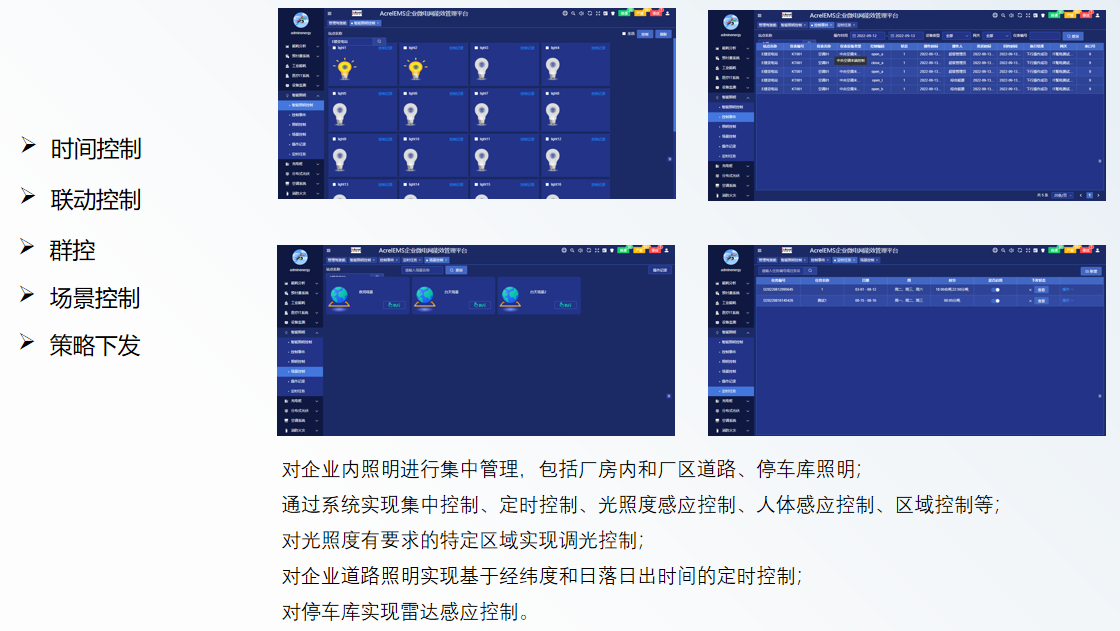

智慧照明

光储充新能源管理

分布式光伏

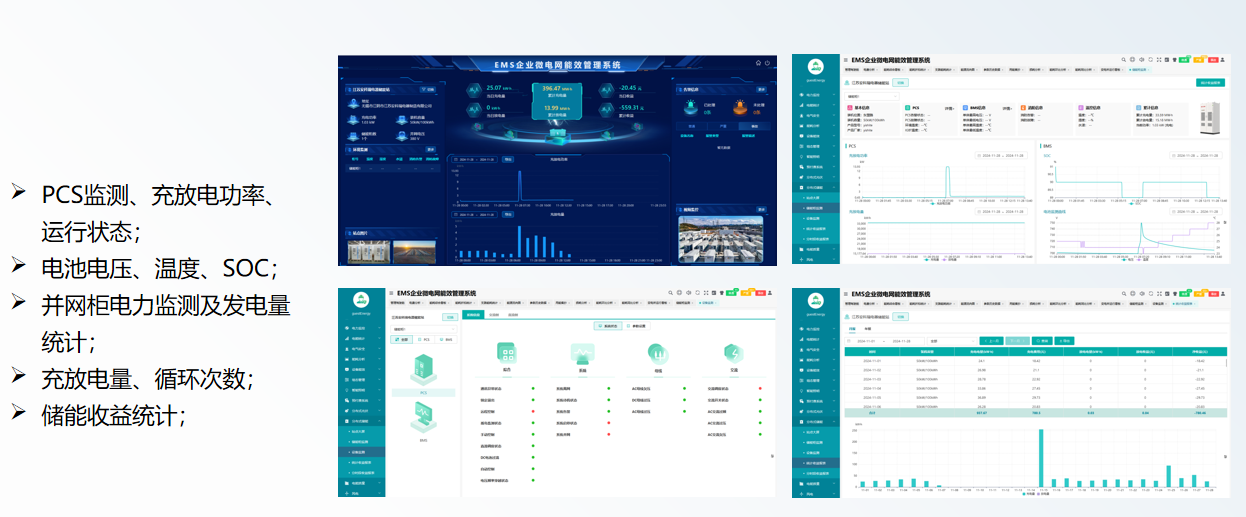

分布式储能

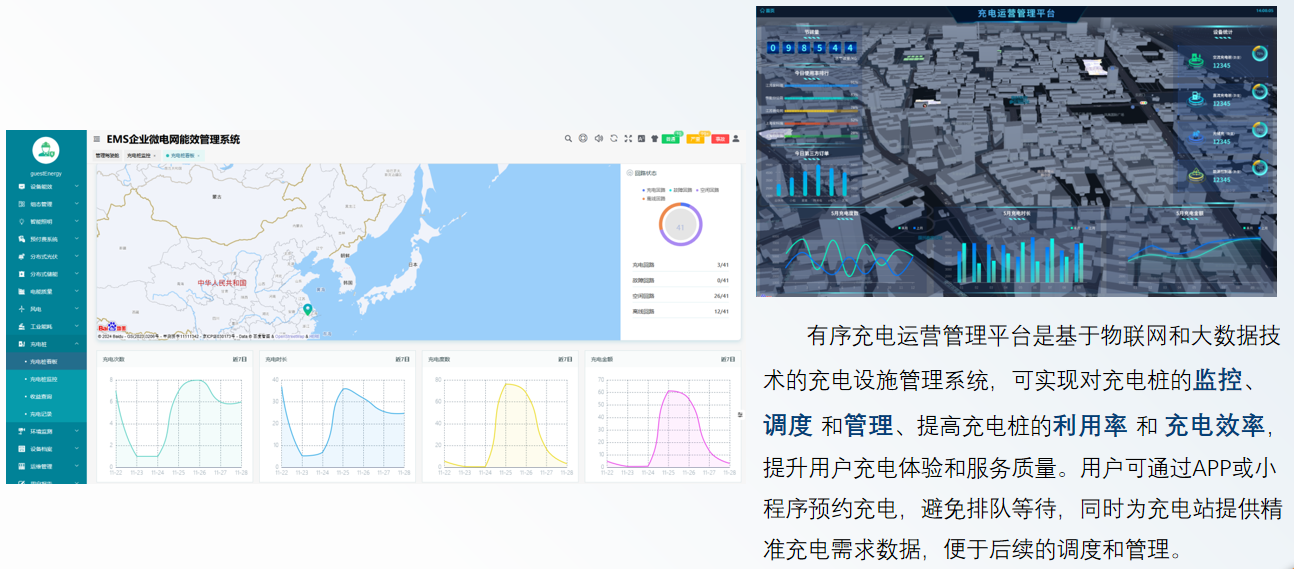

充电桩监控

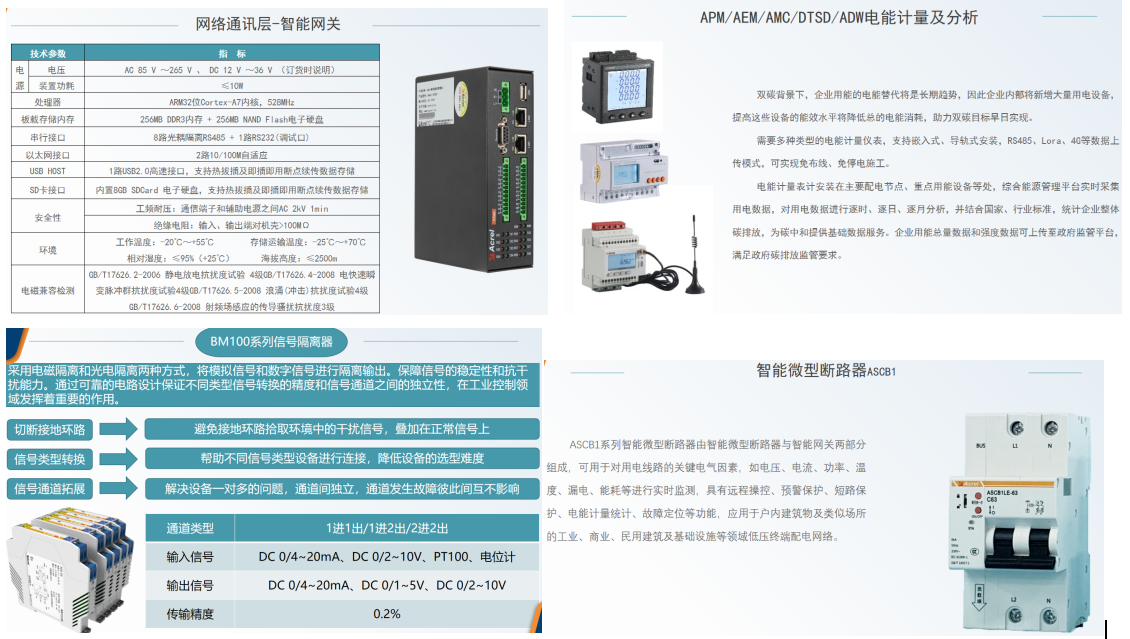

硬件支撑

案例分享

南通某医药科技有限公司园区项目

项目背景：南通某医药科技有限公司是一家以组合化学和现代药物化学技术为核心的新药研发企业。作为一家以客户为导向并且致力于医药研发的化学服务公司，利用公司在组合化学、药物化学、计算化学和分析化学等方面的技术优势，为的制药和生化公司提供高品质的新药研发外包服务，服务内容涵盖了小分子化合物库设计合成、药物前体结构优化、工艺研究和开发、以及小试、中试到规模化生产不同规模原料药等方面。

本项目计划建设一个微电网能效管理平台，通过IT手段贯通从数据采集、输送、储存、分析到使用的全周期能源管理数据链，构建项目能源成本中心，支持自动统计分析、在线监控预警及用能异常的改进协同，最终推动整个项目的能源管理可视化。从而达到能源管理统一规范、提高过程管控能力、工作效率、降低成本的目的。同时该集团希望一套完整全面的一体化管理平台，实现企业微电网的协调有序运行，同时要保证企业用电的可靠、安全、节约、高效、低碳，要通过更智能化的手段降低对运行维护人员的专业性要求，减轻运维成本。（武汉、南通、上海先整合）

安科瑞为本次一期提供了完整的能源管理（AcrelEMS）解决方案，10kV/0.4kV电力监控系统、能源管理系统、无线测温监控系统、孤光保护系统、有源滤波（APF）治理装置等。

项目内容：AcrelEMS平台部署在一期监控中心，上述系统数据均接入AcrelEMS平台，用户通过一个平台即可对整个一期以及后续二期的能源情况进行集中监控、统一管理，统一接收报警，减轻了维护工作量。

一期接入点：

10kV变电所接入综保9台、中压电力仪表10台、直流屏1套；

0.4kV变电所接入多功能电力仪表AEM96L共231台、变压器温控仪6台、有源滤波（APF）治理装置6台；无线测温ARTM-Pn系列共98台；

车间区域接入多功能电力仪表AEM96L共289台、智能远传水表共58台、气体、冷冻水数据对接BMS自控系统；

二期接入点：

10kV变电所接入综保10台、中压电力仪表10台、操控装置ASD320共1yi’yao6台、弧光保护ARB5共2台、直流屏1套；

0.4kV变电所接入多功能电力仪表AEM96L共394台、变压器温控仪7台、无线测温ARTM-Pn系列共77台；

电气火灾监控系统一套

车间预留

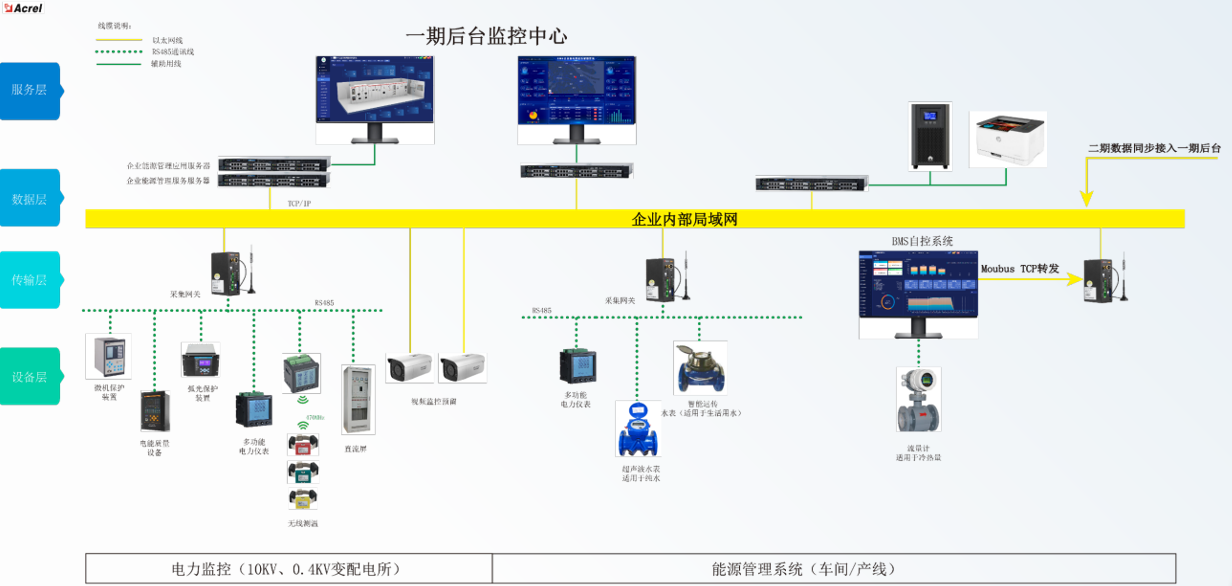

网络架构图

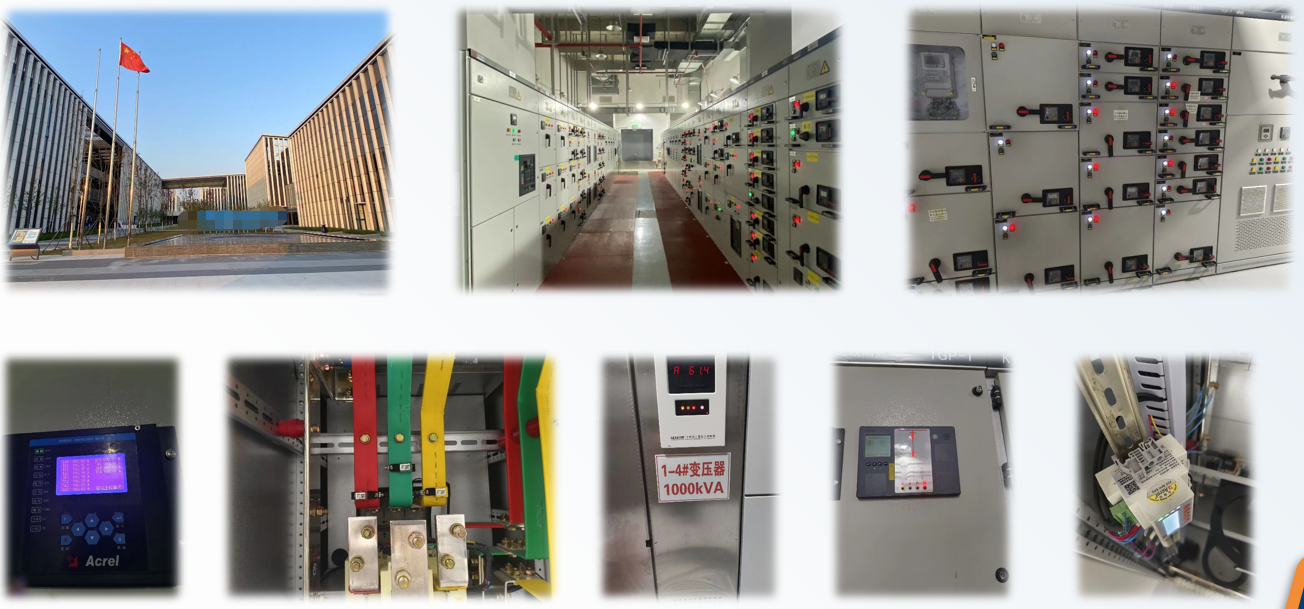

现场照片
