3~35kV中压配电安全守护者：ASD开关柜综合测控装置的核心价值与场景

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

为什么要用开关柜综合测控装置？

传统开关柜依赖人工巡检，存在三大痛点，开关柜综合测控装置针对性破解：

1.安全升级，变被动为主动防护

传统问题：高压带电误操作、温湿度异常致绝缘老化、接点过热烧蚀等隐患难提前发现，易引发停电或安全事故。

价值：集成高压带电显示、无线测温、分合闸回路监测，实时预警风险；自动温湿度控制，避免凝露与过热，从“事后抢修”转向“事前预防”。

2.运维提效，降本显著

传统问题：人工巡检效率低、故障排查耗时长（2-4小时），运维成本高。

价值：支持RS485（Modbus-RTU）远程通信，后台实时监控；故障快速定位（缩短至30分钟内），减少现场值守，某工业企业应用后年均电力维护成本降30%。

3.数据驱动，适配智能配网与绿电直连

传统问题：电参量分散、无统一采集，难支撑源网荷储协同与能耗优化。

价值：精准测量三相电压/电流/功率等参数，数据对接EMS、电力运维云平台，为绿电直连的负荷调节、储能调度提供数据底座，助力自发自用率提升与合规溯源。

4.功能集成，简化柜体设计

替代带电显示仪、温湿度控制器、模拟牌、控制按钮等多个二次元件，盘面简洁、布线清晰，降低柜体成本与调试难度。

产品概述

ASD系列开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。产品按功能分为ASD100L、 ASD100G、ASD200、ASD300、ASD310、ASD320六种型号。

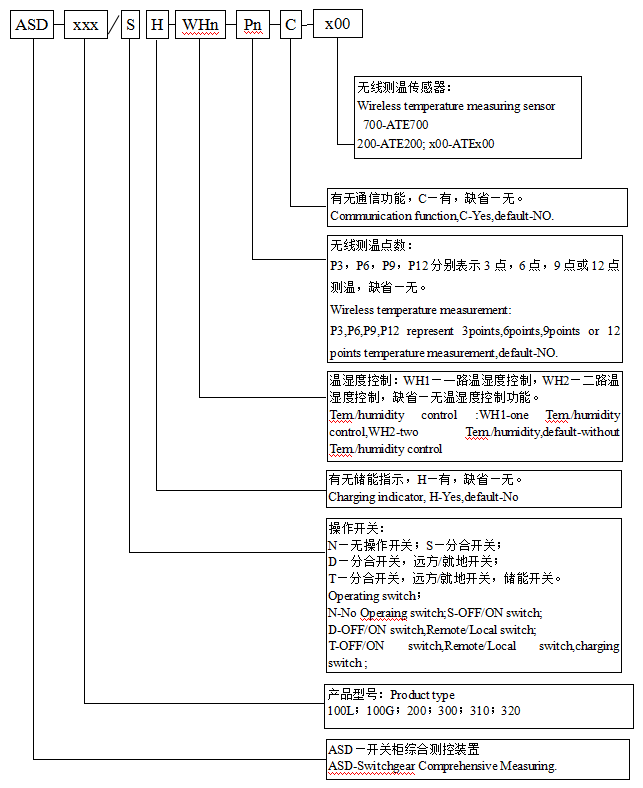

型号说明

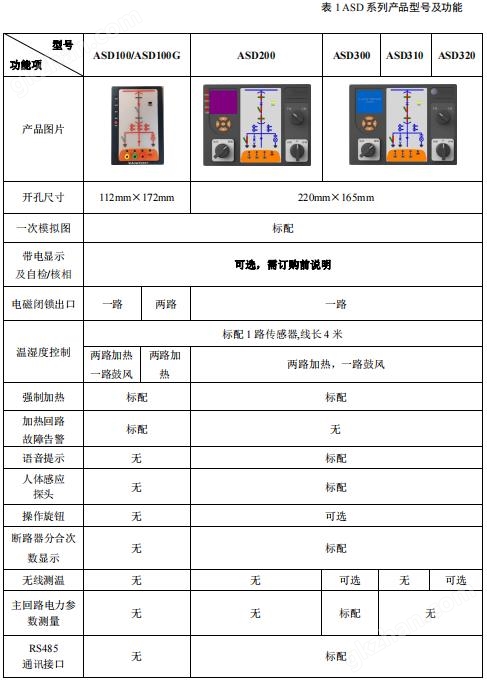

型号及功能

主要应用在以下几类关键场景：

1.工业企业配电室（核心场景）

适配场景：钢铁、化工、机械制造、汽车生产等大型工业企业的中压配电室，用于中置柜、手车柜、固定柜等柜体。

核心作用：实时监测开关柜内接点温度、带电状态、分合闸位置，预警过热、误操作等隐患；采集三相电参量，对接企业能源管理系统，助力负荷优化与能耗管控，避免因设备故障导致生产线停工。

2.商业综合体与高层建筑

适配场景：商场、写字楼、酒店、医院、数据中心等人员密集或对供电可靠性要求高的场所的中压配电房。

核心作用：实现配电室无人值守，远程监控开关柜运行状态；通过温湿度自动控制防止柜体凝露，保障供电连续性，避免因停电影响商业运营、医疗救治或数据存储。

3.新能源与绿电直连配套场景

适配场景：光伏电站升压站、风电配套配电室、储能电站汇流柜、绿电直连产业园的中压配电系统。

核心作用：精准采集配电回路数据，对接EMS能源管理系统或虚拟电厂平台，支撑源网荷储协同调度；监测并网开关柜状态，保障新能源并网安全稳定，满足绿电直连项目的合规溯源与数据上报需求。

4.市政基础设施与公共建筑

适配场景：地铁、高铁站、机场、城市管廊、污水处理厂等市政项目的中压配电室。

核心作用：适应复杂工况下的配电需求，实时预警故障风险；支持远程运维，降低市政设施的人工巡检成本，保障公共服务的持续稳定运行。

5.零碳园区与智慧工厂配电系统

适配场景：零碳园区的分布式配电网络、智慧工厂的智能配电柜组。

核心作用：集成多维度监测数据，为园区/工厂的能源优化、低碳运营提供数据支撑；联动其他智能设备实现配电系统的自动化控制，助力打造高效、低碳的智慧能源生态。
