35kV及以下电力系统绝缘防护：安科瑞APD局部放电监测全攻略

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

什么是局部放电？

局部放电是指电力设备绝缘内部或表面，在电场作用下发生的局部、非贯穿性的放电现象，它不会立即造成绝缘击穿，但会长期侵蚀绝缘材料，是导致高压设备绝缘老化、故障的核心隐患之一。

一、核心本质

电力设备（如变压器、开关柜、电缆等）的绝缘结构中，可能存在气隙、杂质或绝缘厚度不均的缺陷。当施加电压时，这些薄弱区域的电场强度会远超周围绝缘，导致区域内的气体电离、电荷释放，形成局部的微小放电——这种放电没有贯穿设备的两极，不会形成短路，但会持续产生电、热、化学效应。

二、主要特征

隐蔽性强：放电能量极小，无法通过肉眼直接观察（需借助局部放电检测仪、超声波传感器等设备监测），常规的绝缘电阻测试也难以发现。

持续性侵蚀：局部放电会产生臭氧、氮氧化物等腐蚀性气体，同时伴随局部高温，长期作用下会逐步破坏绝缘材料的分子结构，导致绝缘性能下降，最终引发绝缘击穿、设备故障。

与电压相关：放电强度随施加电压的升高而增强，当电压低于某一阈值（起始放电电压）时，放电会停止。

三、常见发生场景

在安科瑞微机综保装置覆盖的35kV及以下电力系统中，局部放电多见于这些场景：

1.高压开关柜的母线接头、绝缘子表面；

2.变压器绕组绝缘中的气隙、电缆终端头的绝缘缺陷处；

3.光伏/储能并网柜的高压部件绝缘薄弱点。

四、危害与监测意义

局部放电是高压设备绝缘劣化的“预警信号”，若长期忽视，会从局部缺陷发展为绝缘击穿，引发设备跳闸、停电事故。通过安科瑞的局部放电监测设备，实时捕捉放电信号，能提前发现绝缘隐患，避免非计划停电，保障电力系统稳定运行。

五、安科瑞APD系列局部放电监测装置解决方案

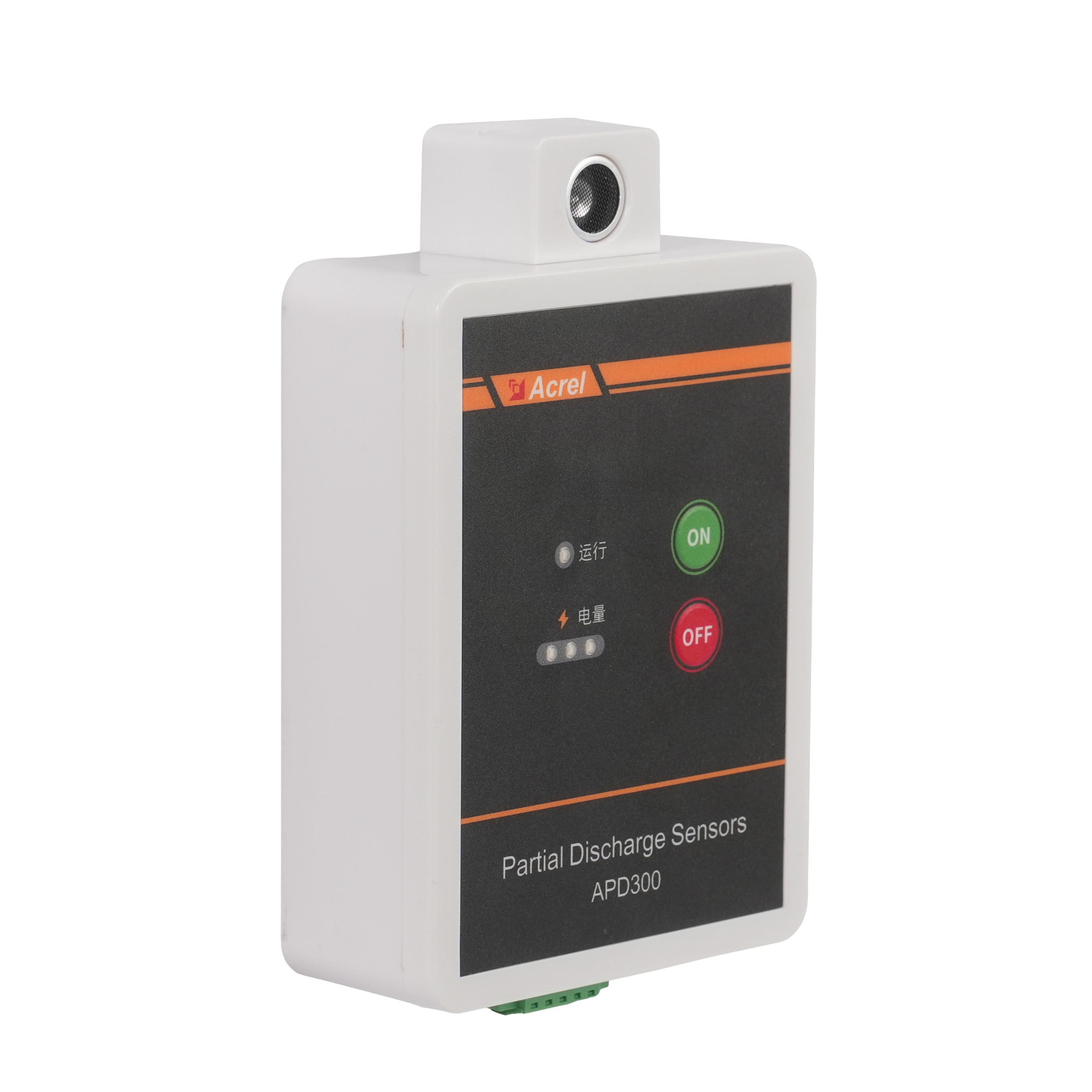

产品概述

现阶段电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行的是否稳定可靠是重中之重。中压电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的破坏，最终造成开关柜内部绝缘击穿。对于电气设备而言，电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统事故的重要原因之一，同时也是设备绝缘完整性退化的标志。因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障实现故障预警，避免故障发生的有效措施之一。APD系列中压开关柜局部放电监测装置通过通过特高频传感器（UHF）、地电波传感器（TEV）和超声波传感器（AE）监测检测电气设备运行时的局部放电信号，从而判断高压电气设备内部是否存在绝缘隐患，提前预警，保障电力系统安全可靠运行。

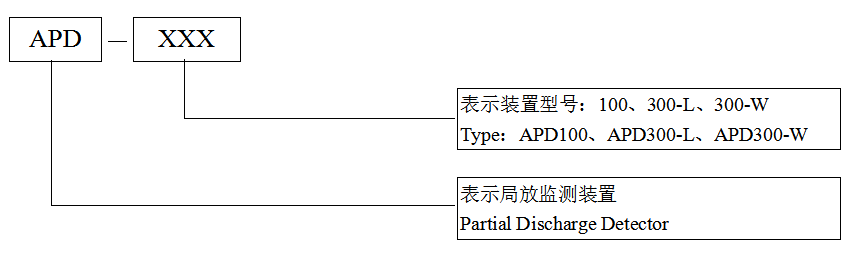

产品型号代码

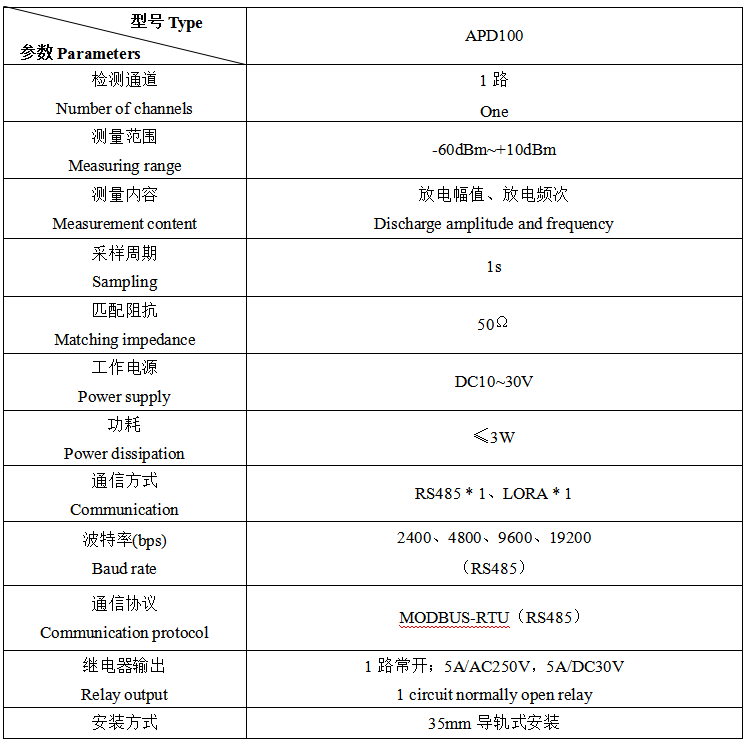

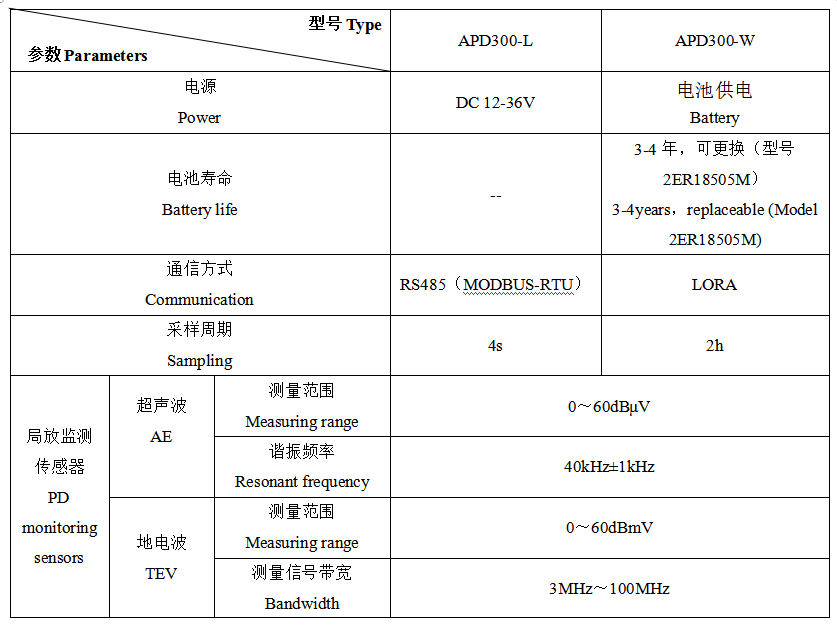

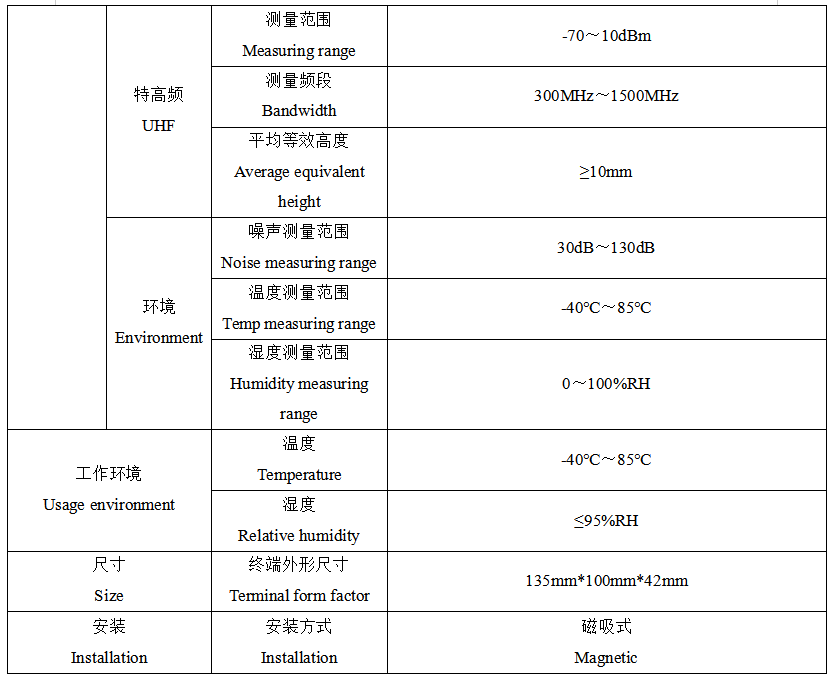

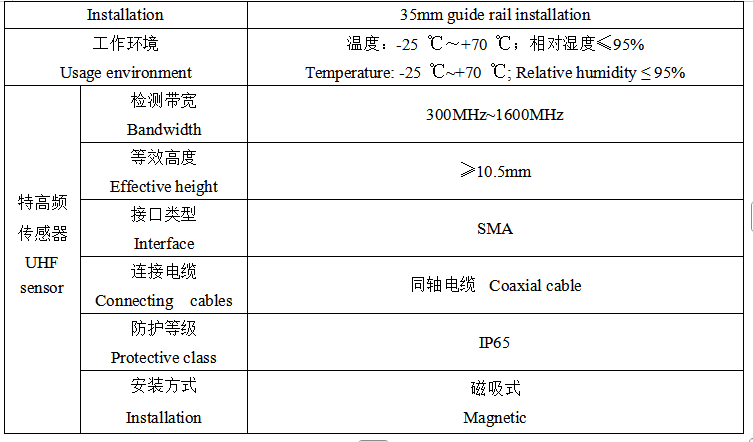

技术参数

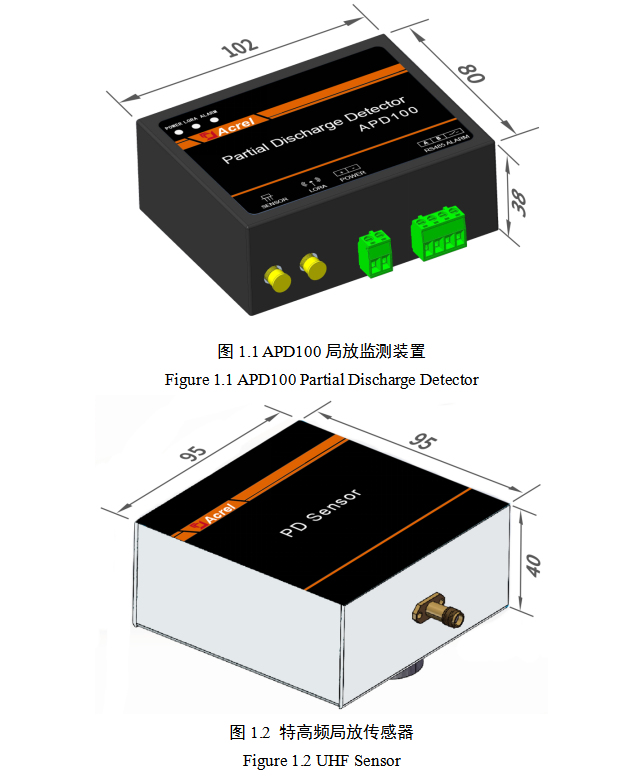

灵活安装方式，适应性强

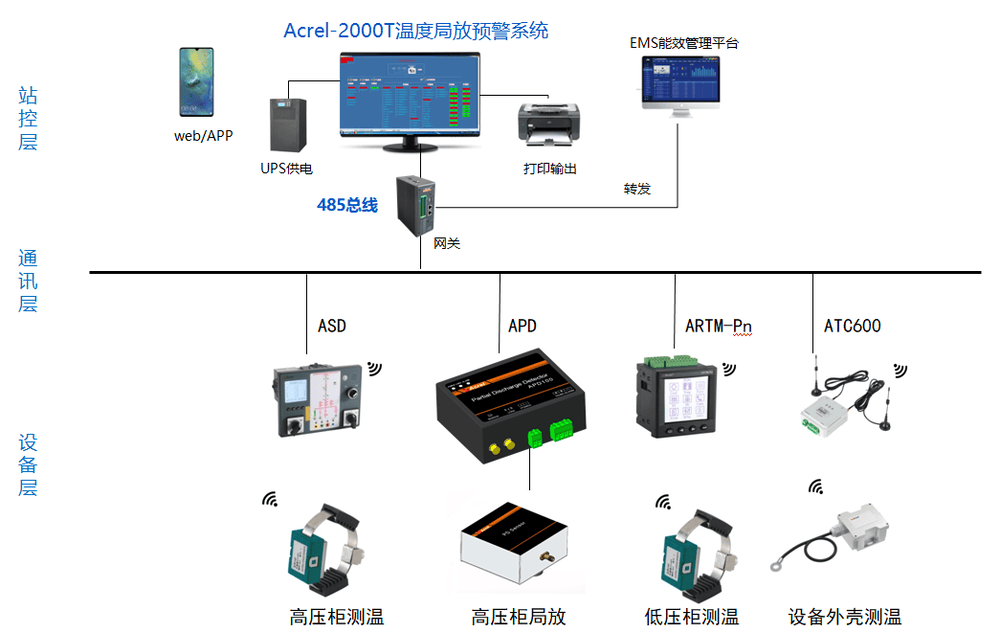

产品组网图

六、结语

在电力系统安全日益受到重视的今天，安科瑞APD系列局放监测装置以其的性能和可靠的质量，赢得了广大用户的信赖和好评。选择安科瑞，让我们一起守护电力系统的安全稳定运行！
