阳台光伏防逆流，电表选对是关键

简婷
安科瑞电气股份有限公司 上海嘉定  201801

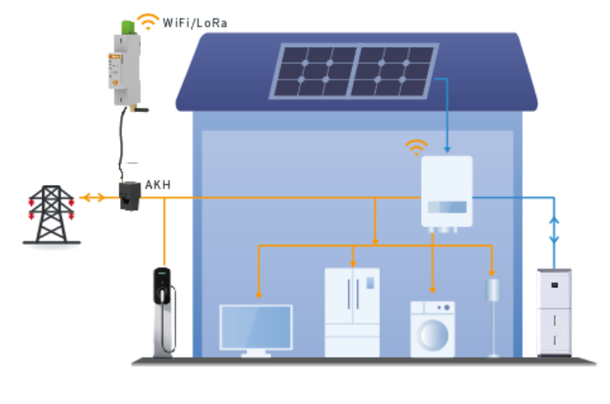

什么是阳台光伏？

阳台光伏是针对城镇住宅及小型商业场景研发的轻量化分布式光伏系统，主要由光伏组件、微型逆变器、专用支架、防逆流电表等核心部件构成，产品可搭配储能模块形成光储一体化解决方案。阳台光伏的核心特征在于“即插即用”的便捷性，无需大规模专业施工，用户可自主或简易安装，适配公寓住户、临街商铺等无法部署屋顶光伏的场景。

与传统屋顶光伏相比，阳台光伏采用单块组件独立逆变技术，每块光伏板均可单独完成直流—交流转换；防逆流电表的配置则能避免多余电力反向输送公共电网。一套功率600瓦—1000瓦的系统，日均发电量可达3千瓦时左右，可满足家庭或小型商户部分日常用电需求，且支持按需增配储能设备，实现灵活备电与智能能源管理。

一种以阳台为安装空间，集成微型光伏组件与小型储能电池的分布式发电-用电系统。小功率，集成度高，便携安装调试。无线通讯。

证书：CE-EMC、CE-LVD、RCM、CE-RED、ROSH、 REACH。

应用场景

 该场景针对已安装光伏系统的家庭用户，在原有系统基础上增加储能功能。这类改造项目需要兼顾已有设备投资和新增功能，实现新老系统的和谐共存。

选型推荐：

DL200M-CT-2-D16

ADL400M-CT-2-D16

ADL200W-CT/WF-2-D16

ADL400W-CT/WF-2-D16

场景应用特点

系统异构性

能量调度复杂

安装时间窗口短

防逆流电表核心需求：

快速响应

双路计量

相序调整

蓝牙调试

怎么防逆流？

安科瑞ADL系列电表通过实时监测电流流向与功率变化，联动逆变器动态调节发电输出，仅需100ms即可阻断逆流趋势，确保系统始终合规运行。

刚性保护+柔性调节，兼顾安全与效率

刚性保护：内置高速继电器，遇突发逆流时快速切断回路，杜绝安全隐患；

柔性调节：通过RS485或WiFi与逆变器实时通讯，动态降低发电功率而非停机，利用光伏能源，避免浪费。

安科瑞依托多年行业经验以及在防逆流电表领域深度研究，正式推出ADL200N-WF、ADL400N-WF新系列单三相防逆流电表：

ADL200N-CT/D16-WF-1     ADL400N-CT/D16-WF-1

ADL200N-CT/D16-WF-2     ADL400N-CT/D16-WF-2

与传统防逆流电表相比，新系列有以下几大优势：

结构小巧：1P，18mm标准导轨式设计，支持一路单相、两路单相、一路三相、两路三相四种应用场景可选。

插拔式电流互感器：互感器采用一体式设计，RJ11接口封装。与电表插拔式安装、三相黄绿黄三色区分，减少电流错位、反向等接线异常风险。此外若现场互感器与电表安装距离较远，可自配通用RJ11延迟线使用。

插拔式电压端子：电压端子可插拔方便安装，端子接线采用按压式固定设计，降低接线难度，提高效率。

电参量快速更新：实时捕捉电压电流变化，50ms更新。

无线通讯：支持485和WF通讯，485支持Modbus协，一条数据读取全部所需电参量。WIFI通讯可支持ModbusTCP协议或Httpserver协议，支持内置天线或外置天线可选。

相序诊断：支持接线诊断，可识别异常接线情况，并提供调整建议。

针对阳台光伏场景中防逆流电表安装成本高、接线调试复杂、空间受限等痛点，安科瑞新一代电表以小体积、导轨安装、即插即用接线以及人性化软件设计，显著降低部署门槛

家用储能常用系列：

工商业储能常用系列：

同类竞品优势
