新能源工厂电网谐振难题破解之道 安科瑞谐波治理方案筑牢生产用电安全防线

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

一、新能源工厂电网痛点：谐波振荡与谐振触发，成安全生产隐形隐患

在新能源产业高速发展的当下，工厂生产环节中高频开关电源等电力电子设备的广泛应用，虽大幅提升了生产效率，却也让电网面临着严峻的谐波干扰挑战。相较于单纯的谐波电流过大，谐振保护频繁触发、谐波持续振荡等问题更为隐蔽且危害深远，轻则导致生产设备异常、电能损耗增加，重则引发电力设备损毁、非计划停电，成为新能源工厂安全生产与高效运营的重大隐形隐患。针对新能源工厂电网的谐振与谐波振荡痛点，安科瑞量身打造专业谐波治理方案，通过谐波电压抑制型滤波器与原有设备的协同配合，从根源上化解电网运行风险，为新能源工厂筑牢用电安全防线。

二、项目案例直击：高频开关电源负载下，传统补偿设备治理失效

某新能源工厂车间以高频开关电源为主要负载，电网谐波问题尤为突出，即便现场已配置4台补偿柜（2台250kVarSVG无功补偿柜、2台450AAPF有源滤波柜），仍未能解决谐振与振荡难题。在实际生产中，当负载电流达到2000A左右时，治理7次以上谐波便会触发谐振保护，设备运行被迫中断；即便负载电流降至900A左右，虽无保护触发，却存在频繁的谐波振荡现象，电网电压、电流大幅波动，不仅影响精密生产设备的正常运行，更让整个车间的电网稳定处于失控边缘，给企业生产经营带来诸多困扰。

三、谐波振荡的多重危害：从设备损毁到生产中断，侵蚀企业效益

谐波振荡与谐振触发对新能源工厂的危害体现在生产运营的方方面面。电力设备长期在谐波振荡环境下运行，内部元器件易出现过热、老化加速等问题，最终导致设备损毁，大幅增加企业设备维修与更换成本；生产设备受谐波干扰出现精度下降、运行异常等情况，生产效率大打折扣，产品质量也难以保障；电网中的保护装置受谐波影响极易发生误动，引发非计划停电，造成生产线停工停产，给企业带来直接经济损失；同时，谐波会增加电网的电能损耗，导致企业电费支出攀升，运营成本居高不下，多重危害叠加，严重制约新能源工厂的高质量发展。

四、安科瑞定制化方案：谐波电压抑制型滤波器+APF协同治理，破解谐振难题

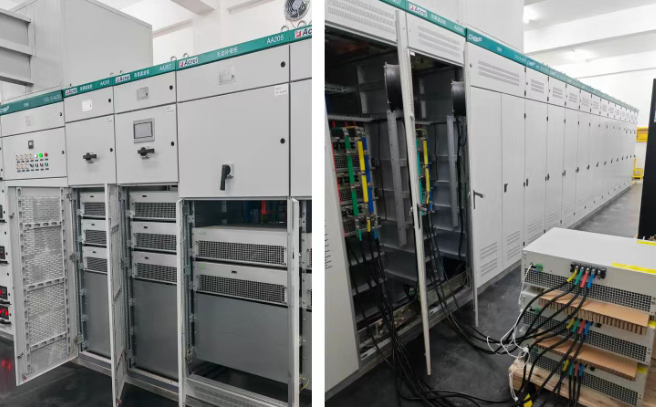

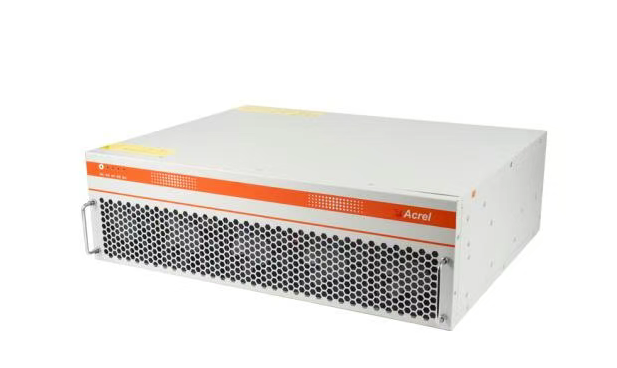

为解决该新能源工厂的电网谐振与谐波振荡问题，安科瑞凭借深耕电力治理领域的技术积累，制定针对性解决方案，在原有补偿设备基础上，新增谐波电压抑制型滤波器，通过“原有APF+新型滤波器”的协同治理模式，实现对电网谐波的精准抑制与谐振风险的有效规避。该方案无需对工厂现有补偿柜进行大规模改造，可直接适配安装，施工简便、工期短，降低对企业正常生产的影响，真正实现省心高效的电网治理升级。

五、实测效果验证：谐波畸变率骤降，电网稳定性全面提升

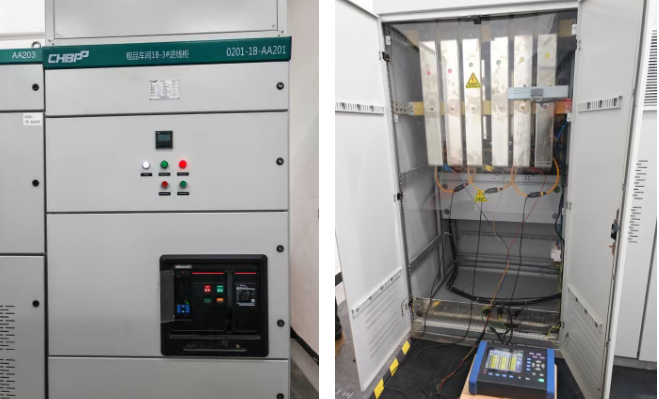

治理效果经现场实测验证，成效十分显著：补偿前，车间进线柜处负载电流900A时7次以上谐波频繁振荡，2000A时谐振保护频繁触发，电网运行隐患突出；新增谐波电压抑制型滤波器后，谐波振荡现象被消除，谐振保护不再触发，对7次谐波的滤除率高达88.7%，电网谐波总畸变率从31.13%骤降至3.92%，各项指标均严格贴合国标GB/T14549-1993要求，电网稳定性得到质的提升。

在整套治理系统的运行过程中，设备全程无噪音、报警，面对生产过程中900A-2000A的负载电流切换，治理设备响应速度≤5ms，补偿输出始终稳定，有效规避了因谐波问题引发的设备过热、精度下降、能耗飙升等衍生问题。5次、7次等主要特征次谐波电流有效值显著降低，系统谐振风险被大幅化解，既保障了工厂生产线的连续性与稳定性，又实现了电能的高效利用，助力企业降低用电成本，真正实现降本增效。

新能源工厂作为电力电子设备密集型场所，电网谐波治理与谐振防控是保障生产运营的关键环节。安科瑞针对新能源工厂电网的特性与痛点，打造的谐波治理解决方案，打破了传统治理方式的局限，通过专业设备的协同配合，实现了对谐波振荡与谐振问题的精准破解，既兼顾了治理效果与施工便捷性，又能与工厂现有设备无缝适配，为新能源工厂提供了高效、可靠、经济的电网治理新路径。

结语：以专业电网治理，护航新能源产业高质量发展

未来，安科瑞将继续深耕新能源领域电力治理需求，以技术创新为核心，不断优化升级谐波治理、电能质量提升等解决方案，为更多新能源企业化解电网运行隐患，筑牢用电安全屏障，助力新能源产业实现更安全、高效、绿色的发展。
