配电柜改造封神！不用拆线、5分钟搞定电参量采集，二次互感方案太香了

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

做配电柜改造的宝子们，谁没踩过“拆线改造”的坑？

现场配电柜里已经装了电流互感器，想新增电表采集电参量，要么得拆原有布线——又费时间又有停工风险，一不小心还可能碰坏设备；要么得重新买一套大型互感器，成本直接翻倍，工期也得往后拖。

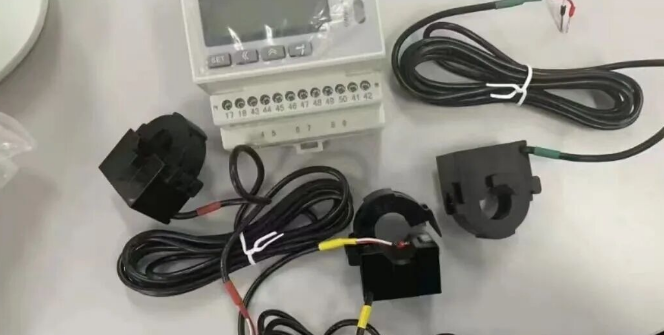

别慌！今天给大家安利一款「配电柜改造神器」——开口互感器+配套电表的二次互感方案，不用拆线、不用动线、不用额外买大型设备，5分钟就能搞定电参量采集，小白也能轻松上手，省钱又省心！

先划重点：这个方案解决的就是你的核心痛点

不管是工厂车间、写字楼，还是老旧小区的配电柜改造，只要现场已有电流互感器，不想拆线、不想停工、不想多花钱，这个方案直接闭眼冲！三大核心优势，戳中所有改造需求：

-低成本：不浪费一分钱👉直接复用现场原有主互感器，不用额外购置大型设备，硬件投入直接省一半，改造预算瞬间压缩；

-0风险：不影响正常用电👉全程不用拆一根线、不动一条供电回路，施工时不用停工，避免因改造耽误生产、影响正常用电，安全又高效；

-高精准：计量不跑偏👉专属开口互感器+配套电表，信号传输稳定，按原有互感器参数设置，就能精准采集电参量，误差符合工业级标准，后续统计、核算都靠谱。

用大白话讲原理：不用拆线，怎么实现采集？

很多人会问：不拆线，怎么采集到电参量？其实原理超简单，就像“给原有设备装个‘信号转换器’”，全程不碰主供电回路，安全又靠谱：

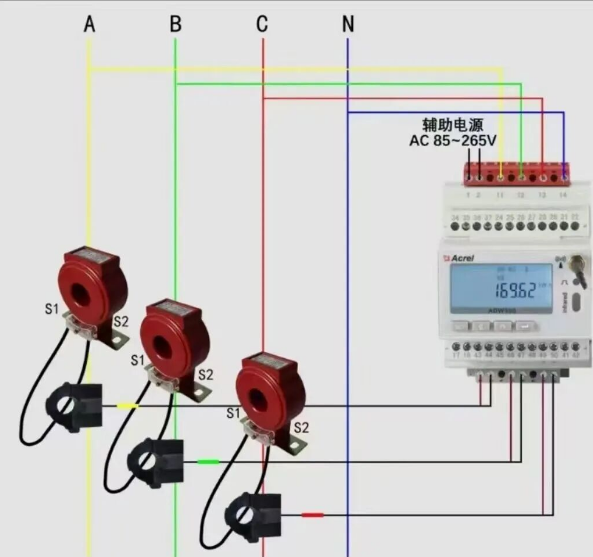

1.原有设备已经在工作：现场负载电流（比如600A），会通过原有主互感器（比如600/5A规格），转换成5A的标准信号，正常传输；

2.加装“小帮手”：把我们配套的开口式小互感器，5A/1.25mA开口式电流互感器直接套在原有互感器的5A出线上，实现5A电流到1.25mA信号的精准转换——不用剥绝缘层，像夹夹子一样，扣紧就好；

3.电表精准采集：1.25mA信号接入我们的配套电表，电表内按原有主互感器变比（如600/5=120）设置参数，即可还原真实电流值并完成计量。

简单说：我们不改动原有线路，只给原有信号“转个格式”，让电表能精准“读懂”，既不破坏原有设备，又能实现采集需求，一举两得！

5分钟实操指南：小白也能上手

不用专业电工，不用复杂工具，按4步操作，5分钟就能搞定，全程无难度：

第一步：准备工作（1分钟）

确认现场原有互感器接线正常，没有问题；准备好配套的开口式互感器、专属电表和绝缘接线工具；记得断电操作，做好安全防护（比如戴绝缘手套）。

第二步：安装开口互感器（1分钟）

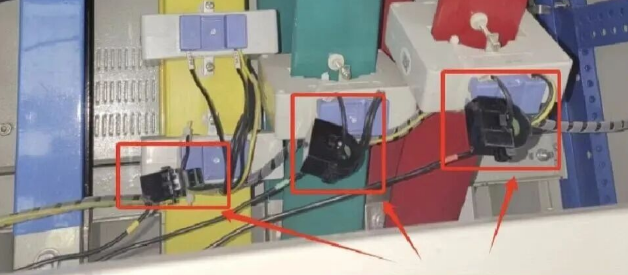

轻轻掰开开口互感器的外壳（有卡扣设计，很好掰），直接套在原有互感器的5A出线上，再扣紧外壳，避免松动就好——不用剥线，不用接线，像给电线“戴个手环”。

第三步：连接电表（2分钟）

找到开口互感器的“K1”“K2”接线端，用绝缘导线，把“K1”连到电表的“电流输入1”，“K2”连到电表的“电流输入2”（端子编号看电表说明书，对应好就行），接好后检查一下，确保没有松动、没有裸露金属。

第四步：设置参数（1分钟）

给电表通上电，进入参数设置界面，找到“电流变比”，按原有主互感器的变比输入（比如原有是600/5A，变比就是120，直接输入120），保存退出，看到电表有电流显示，就说明搞定啦！

必看注意事项（避坑指南）

-施工前一定要断电，安全第一，避免触电风险；

-开口互感器要紧贴原有5A出线，别松动，不然会影响信号采集；

-电表变比一定要和原有主互感器一致，不然计量会有误差，影响后续使用；

-安装中遇到任何问题，随时联系技术支持，一对一指导，不用自己瞎琢磨。

不管是老旧配电柜升级，还是工厂车间新增电参量采集，这个二次互感方案都能适配——不用拆线、不用停工、低成本、高精准，5分钟就能搞定改造，再也不用为配电柜改造头疼！
