带UL认证的户用储能双向计量表，到底强在哪？

唐雪阳

安科瑞电气股份有限公司上海嘉定201801

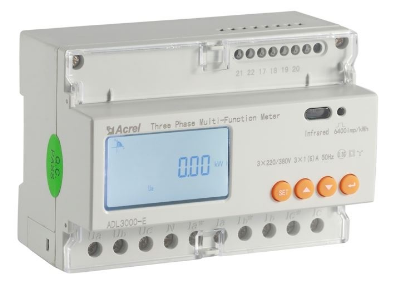

一、产品概述：

ADL3000-E-B/KC北美UL认证户用储能双向计量表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上12月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信"和“遥控"功能，并具备报警输出。带有RS485通信接口，可选用MODBUS-RTU协议。该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。产品符合企业标准IEC62053-21、IEC62053-22的要求。

可满足各种不同场合的组网要求。可应用于各种电力监控系统，能耗管理和电能计费系统中，特别适合各商业广场、写字楼、园区、工厂、学校、公寓楼宇、充电桩、企事业单位等场所的总电能计量和总用电管理。

1、有功精度：0.5S，无功精度：2；电压、电流精度：0.2；

2、电压规格：3×66/115V、3×220/380V；

3、电流规格：3×1(6)A（经互感器接入），3×10(80)A（直接接入）；

4、工作温度：-25℃~+55℃

5、相对湿度：≤95℅（无凝露）

二、标准配置：

1、支持全电力参数测量（U、I、P、Q、S、PF、F）；以及2-31次分次谐波测量；

2、支持有功电能计量（正、反向）、无功电能计量（正、反向），A、B、C分相正向有功电能；

3、支持红外通讯；

4、液晶中文显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当象限、通讯状态、缺相、失压、逆向序等信息；

5、按键可编程通信、变比等参数；

6、支持一路有功脉冲输出；

三、可选配置：

1、支持4种需量及发生时间统计；

2、支持上48月及上90日历史电能（包含各费率电能，支持14个时区、8个时段表、14个日时段、8个费率）；

3、支持一路开关量输出及一路有源开关量输入；（选择此功能时不支持第二路485通讯）

4、支持三路外置NTC测温功能，测温范围为-40℃~99℃。（选择此功能时不支持开关量和第二路485通讯）；

5、ModbusRTU规约/DL/T645-07规约可自适应，支持2路独立485通讯，ModbusRTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设；

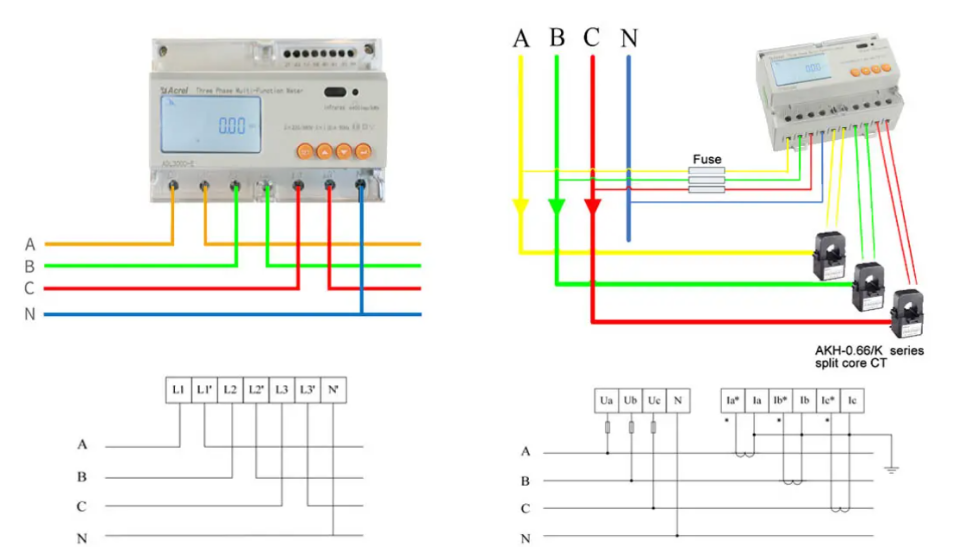

四、典型接线：

三相三线、三相四线

注：直接接入的接线力矩不应大于4.0N·m，经互感器接入的接线力矩应不大于2.0N·m。

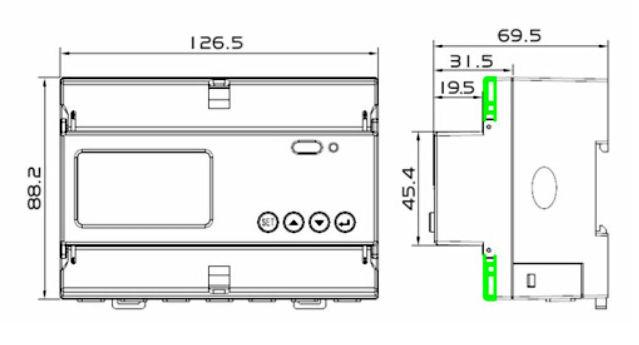

五、外形尺寸

外形尺寸：126*88*69，35mm标准DIN35导轨安装；

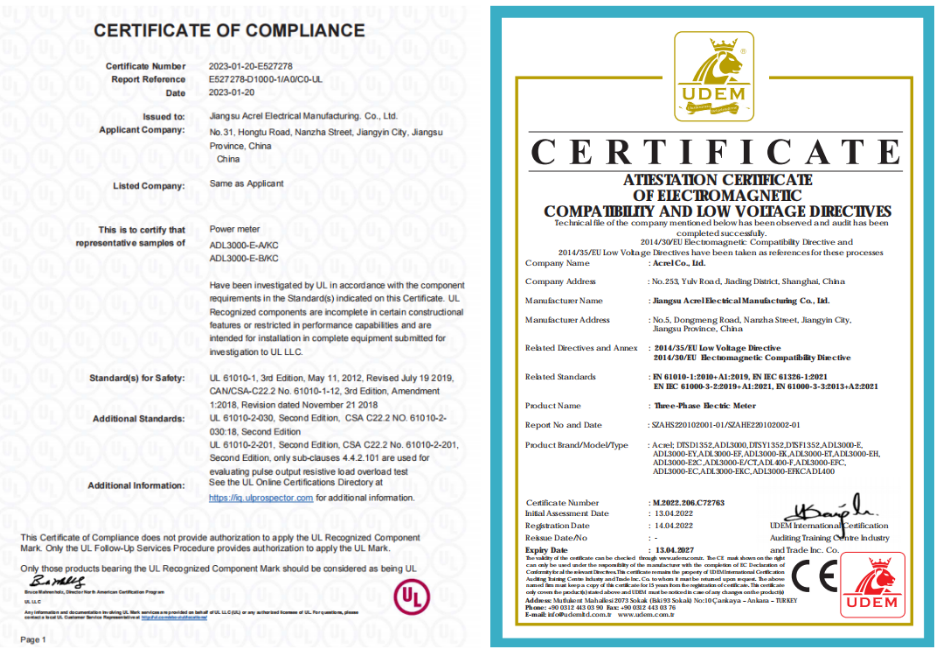

ADL3000-E-B/KC北美UL认证户用储能双向计量表证书：具有UL认证；CE认证。
