微电网的“隐形管家”：并离网无缝切换背后的电源密码

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

在构建属于自己的“发电厂”时，很多项目方都把目光聚焦在了耀眼的光伏板、庞大的储能电池和核心的逆变器上。然而，当系统真正运转起来，尤其是在并离网系统频繁切换的瞬间，一个看似不起眼的细节，往往决定了整套系统是“丝滑衔接”还是“意外宕机”——那就是底层仪表的供电逻辑与数据响应。

01隐藏在控制柜里的“语言障碍”

想象一下这样的场景：一个配备储能的微电网项目，平时并网运行，削峰填谷；一旦大电网停电，需要在几十毫秒内无缝切换至离网模式，自立更生。

在这个生死时速的切换过程中，能源管理系统（EMS）需要瞬间下达指令，而底层的所有感知设备必须同步“清醒”并迅速反馈数据。但现实中，很多项目却在这里栽了跟头：为了给柜内的多功能电表供电，工程人员不得不额外增加复杂的开关电源模块，将交流电转换为直流电；一旦大电网断电，如果这套转换模块不够稳定，电表就会面临重启甚至“失明”，导致整个离网切换动作失去关键的电流电压参考，轻则切换失败，重则损坏敏感负载。

这就像是要在瞬息万变的战场上传递军情，通讯兵却还在手忙脚乱地找信号。底层测量设备的“失语”，成了制约微电网智能决策的隐形瓶颈。

02“原生直流”带来的降维打击

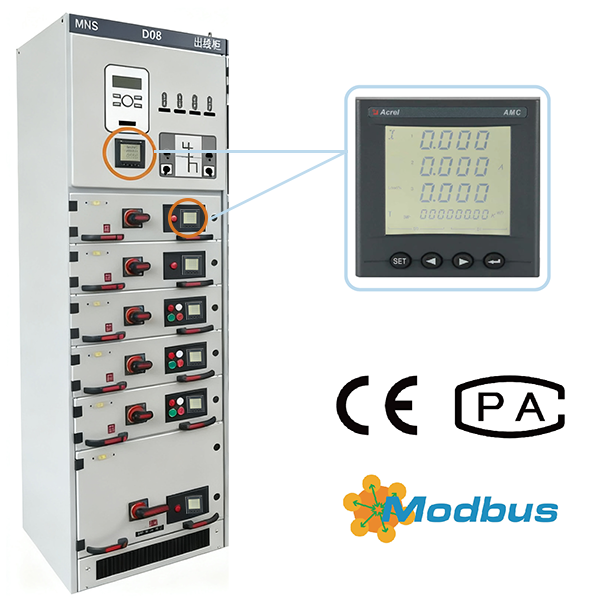

真正懂行的人在设计微电网柜体时，往往会追求一个原则：极简与高内聚。

既然储能电池端和控制回路本身就已经具备了稳定的直流电源（通常为DC24V），为何不让底层仪表直接“讲”这门母语呢？

采用宽范围DC24V直接供电的多功能仪表，就像是为微电网系统量身定制的“原住民”。它不仅省去了额外的电源转换环节，减少了柜内发热点和故障隐患，更重要的是，它与系统的控制电源同频共振。大电网断电的瞬间，它能依托储能电池的持续供电，保持毫秒级的精准监测不断档，为逆变器的离网电压建立提供绝对可靠的参考数据。

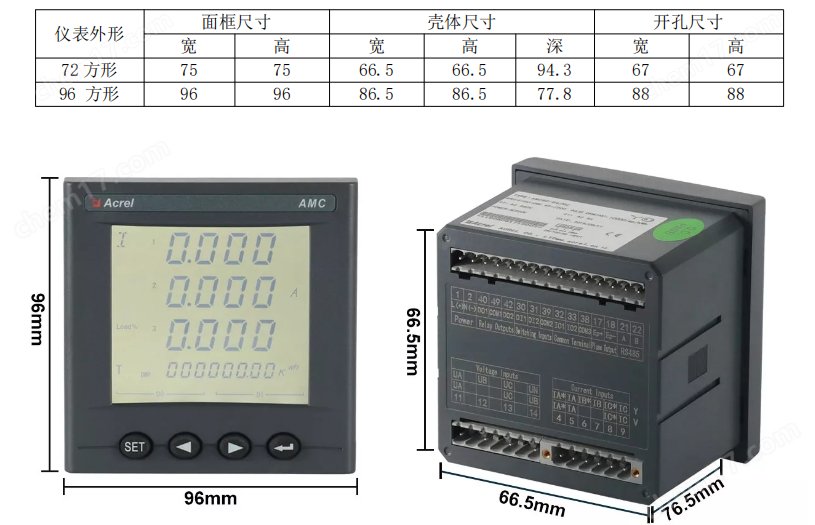

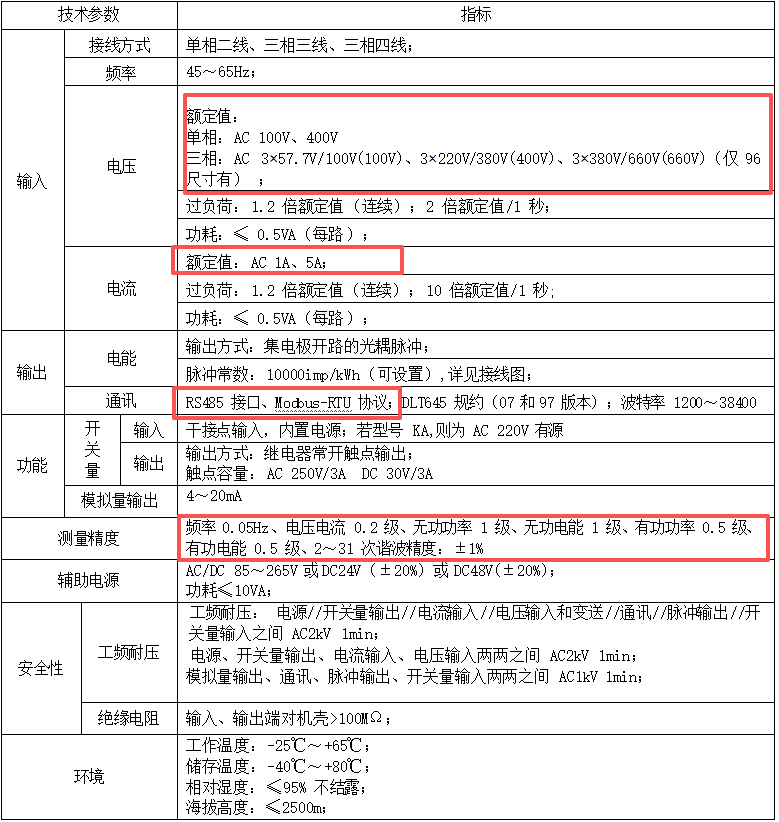

AMC电表功能特点

1、可以测量三相电压、三相电流、各相的有功及无功功率、总有功功率、总无功功率、功率因数、频率、四象限电能，可以实现复费率电能计量。

2、测量电网电压、电流的2-31次总谐波畸变率THD。

3、 支持事件记录、需量以及极值统计；

4、 支持二路开关量输出及四路开关量输入，可配置为报警输出或远程遥控；

5、 支持两路模拟量输出，可任意配置对应输出电参量（AMC96）；

6、 液晶显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当前象限、负载率等信息；

7、 Modbus RTU规约/DL/T645-07规约可自适应；波特率1200bps-38400bps可设，奇偶校验位可设

在这种高要求的场景下，仪表的角色已经从单纯的“记账先生”跃升为了“实时译官”。它需要的采样速度和通讯响应（如支持标准Modbus规约），确保并离网切换时，电流电压的每一个微小波动都能被精准捕捉并瞬间上报，让EMS系统真正做到“心中有数，决策有依”。

03守住能源命脉的“火眼金睛”

当然，除了供电的兼容性，作为微电网的“感官神经”，精度的严苛要求从未降低。

在并网模式下，它要能精确计量发出来的清洁电力究竟有多少注入了电网，有多少供给了自身，哪怕是微小的逆潮流向也不能放过；在离网模式下，它又要时刻监视负载的细微变化，防止过载导致的系统崩溃。

这种全天候、多维度的守护，对仪表的算法和抗干扰能力提出了的要求。优秀的仪表不仅要有高精度的计量芯片，还要具备的环境适应能力，能够在复杂的电气噪声中过滤掉虚假信号，确保输送给能源管理系统的每一组数据都真实、可靠。

04结语：大道至简的能源未来

从大型工商业储能到偏远地区的光储微电网，“并离网系统”的稳定运行，仰仗的不仅仅是顶层设计的通盘考量，更是每一个底层元器件的打磨。

当我们剥开能源互联网的宏大叙事，回归到一个个具体的控制柜和线路板时，就会发现：那些愿意在供电细节上做减法、在测量精度上做加法的设备，往往才是真正能让项目方睡个安稳觉的“无名英雄”。毕竟，在这个追求能效的时代，真正的智能，从来都不张扬，它就藏在每一次无声却精准的运转之中。
