工业信号的“隐形保镖”：一文搞懂有源/无源信号与安科瑞BM系列隔离器

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

在工业自动化的世界里，数据就是大脑，而信号就是神经。但在工程现场，很多电气工程师和自动化从业者经常被两个词搞得头大：有源信号和无源信号。

接线接反了没数据事小，把昂贵的PLC模拟量模块烧了事大。今天，我们就来把这两者的区别扒个底朝天，并为大家介绍一位能帮你解决90%信号干扰和接线烦恼的“保镖”——安科瑞BM系列隔离器。

一、 剥开本质：什么是有源/无源信号？

打个通俗的比方：有源信号就像你家墙上的插座，它本身带着220V的“脾气”，插上电器就能直接用；而无源信号就像一根水管，它本身不供水，水流的动力得靠外部电源来提供。

回到专业的电气定义：

有源信号（Active Signal）：设备自己带有独立的工作电源线（比如常见的三线制、四线制仪表）。它自己通电自己干活，输出的4-20mA或0-10V信号自带驱动能力，采集设备只需被动接收即可。

无源信号（Passive Signal）：设备本身没有独立电源（通常是二线制仪表）。它活得像个“打工人”，不仅自己不带电，连输出信号都需要外部电源来“推一把”（提供回路电压）才能跑起来。

二、 实战接线：如何避免“烧板子”的惨剧？

搞清楚了定义，接线就变得顺理成章了。

1. 有源信号的采集：正极接正极，负极接负极

因为有源设备自己带电源，所以接线非常简单。只需将采集设备（如PLC、DCS卡件）的输入端正负极，与信号源的正负极一一对应相连即可。注意别接反，一般就不会出岔子。

2. 无源信号的采集：构建“供电回路”是关键

无源设备自己没电，所以你必须给它提供一个外部直流24V电源。正确的接线姿势应该是一个闭环的三步走：

第一步：外部24V电源的正极，接二线制仪表的信号正极。

第二步：二线制仪表的信号负极，接采集设备的信号输入正极。

第三步：采集设备的信号输入负极，接回外部24V电源的负极。

只有形成了这个完整的回路，电流才能流动，PLC才能读到真实的4-20mA数据。

三、 工业现场的“隐形杀手”与破局者

你以为接对线就万事大吉了吗？Too young too simple！

在工业现场，哪怕你接线正确，依然可能面临信号干扰、数据跳动、甚至模块烧毁的灵异事件。这是因为现场往往存在：

地环路干扰（Ground Loops）：不同设备接地点电位不同，产生杂散电流。

浪涌冲击（Surge）：大型电机启停、雷击等引起的瞬间高压。

这时候，你就需要一位“信号保镖”登场了。

安科瑞BM系列隔离器，专治各种信号不服，让你的控制系统固若金汤。

明星产品：BM系列隔离器全家桶

针对不同的现场需求，安科瑞BM系列提供了的信号隔离与转换方案：

两线制输出回路供电隔离器

绝活：直接调制现场电流/电压，隔离后输出标准4-20mA。

适用场景：恶劣环境。内置浪涌保护电路，无惧电机频繁启停带来的电磁冲击。

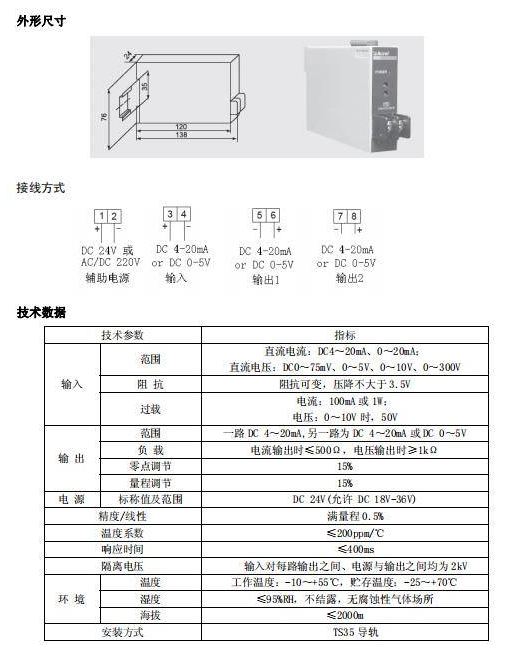

一进二出隔离器

绝活：一路信号进来，隔离变送出两路独立的信号。

适用场景：同一个变送器信号既要送PLC，又要接现场显示表？用它就对了。输入压降极低（≤3.5V），不挑负载，光耦隔离耐压高达2kV。

四线制隔离器

绝活：为直流电流/电压提供的三端隔离（输入/输出/电源）。

适用场景：切断地环路，多种电源供电标准可选，适应性强。

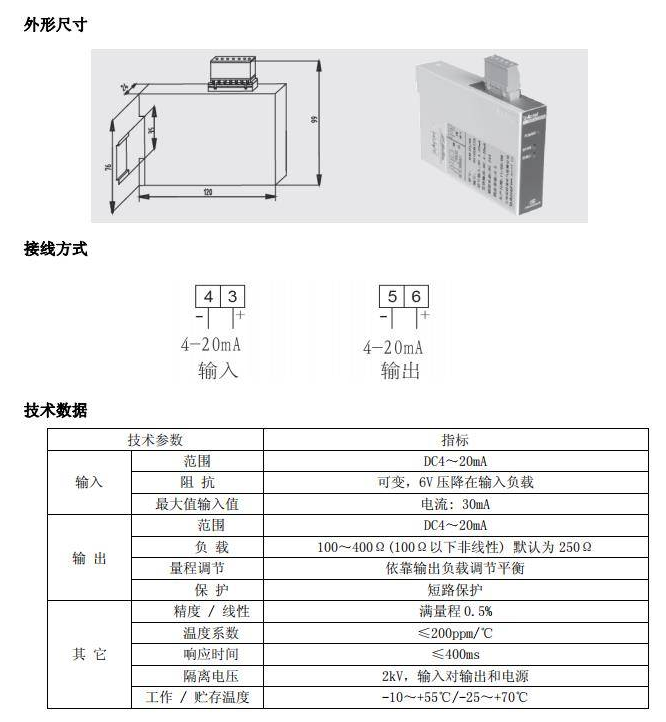

无源隔离器（真正的黑科技）

绝活：不需要额外供电！ 依靠输入信号本身的能量驱动，通过变压器耦合实现2kV隔离，成比例输出4-20mA。

适用场景：控制柜内空间告急，或者现场实在不方便拉电源线时的救星。

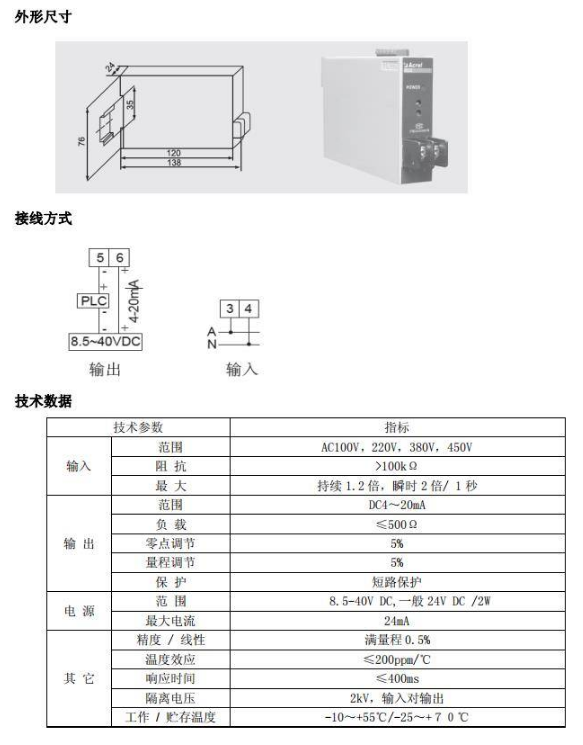

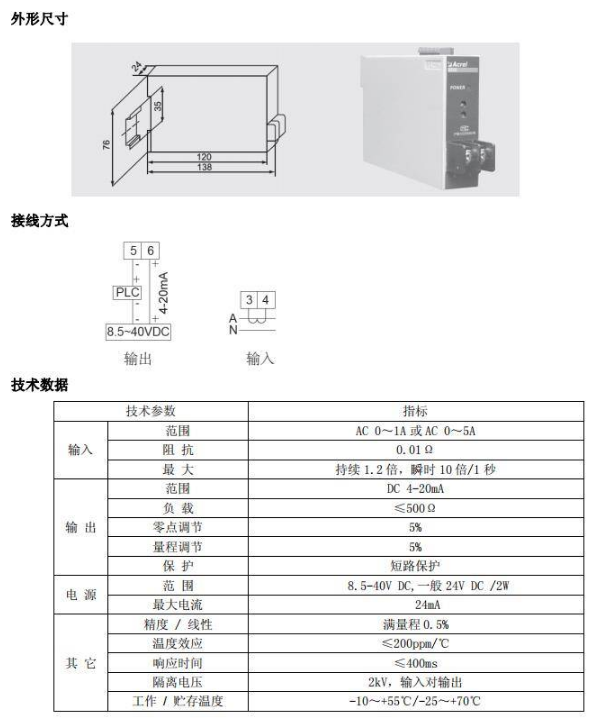

交流电流/电压隔离器（专款专用）

绝活：直接接入最大5A交流电流或450V交流电压，隔离输出标准4-20mA。

适用场景：电机起动停止监视、电网质量监测。自带LED工作状态指示，模块运行状态一目了然。

四、 结语

工业自动化的底层基石，往往就藏在这些看似微小的信号隔离与传输之中。理解了有源与无源的本质，你就掌握了现场接线的主动权；而选择了安科瑞BM系列隔离器，你就为你的控制系统穿上了一件刀枪不入的衣。
