手把手教你接电表：AMC系列智能电表接线其实没那么难

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

很多人在配电柜前看到密密麻麻的接线端子，第一反应就是头大。尤其是第一次接触智能电表的朋友，面对几十个端子号，生怕接错一根线把表烧了。今天咱们就以安科瑞AMC系列智能电量采集监控装置为例，用大白话聊聊电表到底怎么接线，看完你也能整明白。

（1）先认识一下这个电表是干啥的

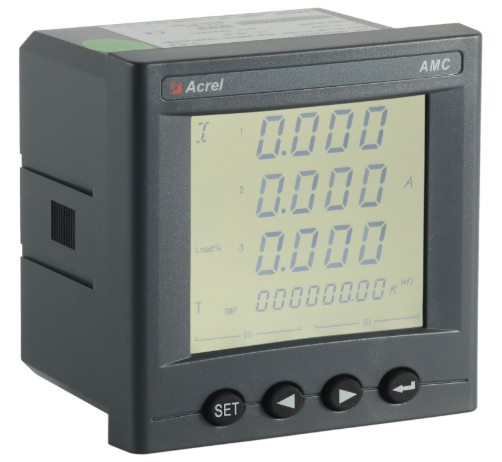

AMC系列智能电表，说白了就是一个能测电又能传数据的“电力管家”。它能测量单相或三相的电流、电压、有功功率、无功功率、频率、功率因数，还能统计用了多少电。更厉害的是，它带了RS485通讯接口，可以把这些数据传到电脑上远程查看；还能配开关量输入输出，实现远程遥控开关。简单说，它既能看（监测），又能说（通讯），还能动手（控制）。

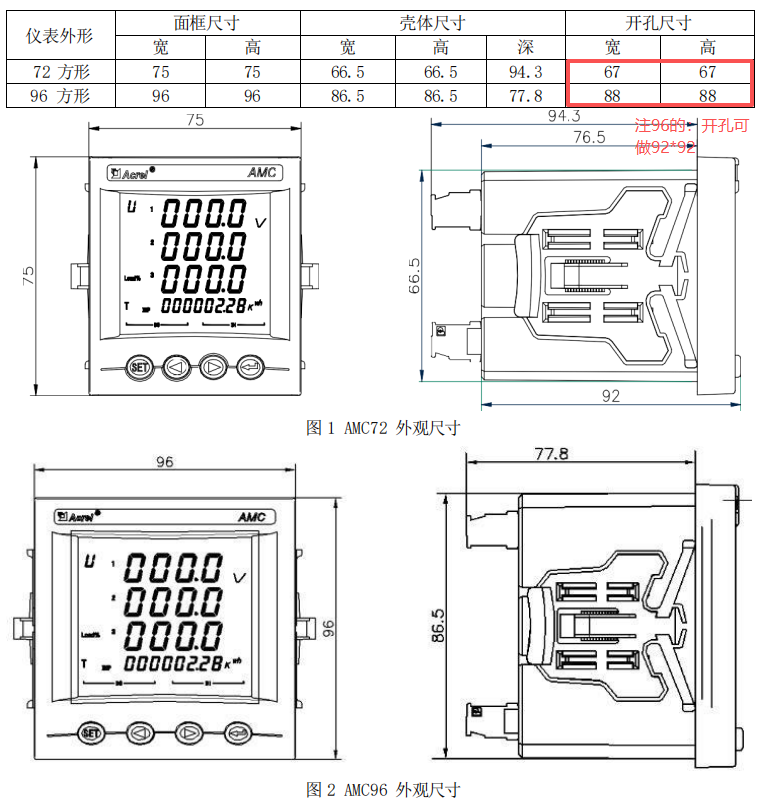

市面上有72mm和96mm两种尺寸，前者小巧适合空间紧凑的配电柜，后者显示内容更丰富。显示方式也有数码管和液晶两种可选。

（2）接线之前先看清端子

拿到电表第一件事，千万别急着接线。先翻到说明书里的接线端子图，找到每个端子号对应的是什么功能。

以AMC72系列为例，端子大致分这几类：

电源端子：给电表供电的，一般是AC/DC85到265V宽电压设计，也有DC24V或DC48V的版本。

电压输入端子：标着“11、12、13、14”这些号，用来接被测线路的电压。

电流输入端子：标着“4、5、6、7、8、9”这些号，用来接电流互感器的二次侧。

通讯端子：RS485接口的A和B线，用来和上位机或网关连接。

开关量输入输出端子：用来接收开关信号或输出继电器控制信号。

脉冲输出端子：输出电能脉冲，用于校准或计量。

特别提醒！！！

不同型号的仪表，同一个端子号可能对应不同功能。比如32号端子，在有些型号上是开关量输入DI3，在另一些型号上可能是脉冲输出E+。接线前一定要核对表上的型号和说明书里的端子定义。

第一步：接电源

电源是电表工作的基础，接错了表都不亮。AMC系列支持交直流通用，AC/DC85到265V的宽电压设计，不管是220V交流还是110V直流都能直接用。

电源端子在说明书里有明确标注，找到对应的L和N（交流）或正负极（直流）接上就行。注意：建议在电源线上加一个保险丝，规格选BS885AgG，万一短路能保护电表和设备安全。

接完电源通电试一下，屏幕亮了说明电源没问题。

第二步：接电压

电压接线是区分三相三线和三相四线的关键。

三相四线（3P4L）：需要接A、B、C三相电压和N零线，一共4根线。端子对应关系是：UA接11、UB接12、UC接13、UN接14。

三相三线（3P3L）：只需要接A、B、C三相电压，没有N线。B相作为参考点。

单相：接火线和零线就行。

常见错误：三相四线的系统接成了三相三线，或者反过来，都会导致功率和功率因数测不准。

电压输入端也建议加保险丝，额定电流1A左右。

第三步：接电流（最容易出错的地方）

电流接线是整个过程中最容易出问题的环节，九成以上的测量不准都是电流接错了。

AMC系列电表支持1A和5A两种电流规格，通常用的是5A，也就是电流互感器二次侧输出5A的标准信号。

电流端子是“4、5、6、7、8、9”这六个号，对应关系是：

IA进（S1）接4，IA出（S2）接5

IB进（S1）接6，IB出（S2）接7

IC进（S1）接8，IC出（S2）接9

这里有个大坑：电流互感器有极性，S1和S2不能接反。接反了电流方向就反了，功率会变成负值，电能计量也会出错。

还有，电流互感器的二次侧绝对不能开路！开路会产生高压，非常危险。接线时先确认互感器二次侧已短接好，接完再打开短接片。

第四步：接通讯（让电表“联网”）

通讯接线相对简单，AMC系列支持RS485接口，采用Modbus-RTU协议。一般就两根线：A（+）和B（-）。

接线要点：

A接A，B接B，千万不要交叉。

通讯线要用屏蔽双绞线，屏蔽层在主机端单点接地。

如果有多台电表手拉手串联，最末端的仪表A、B之间建议并联一个120欧姆到10千欧的匹配电阻，能有效减少信号反射，让通讯更稳定。

另外，通讯地址和波特率要在仪表里设置好，保证和上位机一致，否则数据传不上来。默认波特率是9600，8个数据位，1个停止位，无校验。

第五步：开关量和脉冲输出（高级功能）

如果需要远程控制断路器分合闸，或者监测开关状态，就要用到开关量输入输出。

开关量输入（DI）：接干接点信号，仪表内部提供正5V工作电源，不需要外部供电。外部触点闭合或断开，电表就能检测到状态变化，实现“遥信”功能。

开关量输出（DO）：继电器输出，可以通过上位机远程控制，实现“遥控”功能，比如远程合闸、分闸。

脉冲输出：集电极开路的光耦脉冲输出，脉冲常数默认10000imp/kWh，用于电能校准或外接脉冲计数器。

几种常见接线方式

根据实际现场情况，AMC系列支持多种接线方案，简单列几种常见的：

单相二线1CT：用于单相负载，接火线零线，一个电流互感器。

三相四线3CT：用于三相四线系统，接A/B/C/N四线电压，三个电流互感器。

三相四线2CT：用于三相平衡负载，接A/B/C/N四线电压，只用两个电流互感器，B相电流不参与运算。

三相三线3CT：用于三相三线系统，接A/B/C三线电压，三个电流互感器。

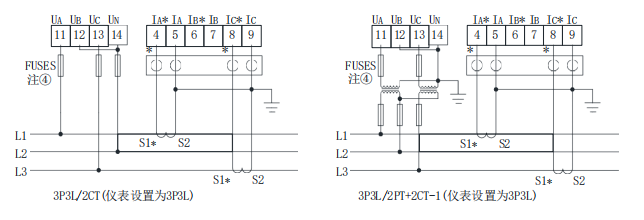

三相三线2CT：用于三相三线系统，接A/B/C三线电压，两个电流互感器。

重要提示：接线方式必须和仪表内部的参数设置保持一致，否则测量数据会出错。设置方法是在编程菜单里找到接线模式选项，选择对应的类型。

（3）接完线之后要做什么

线接完了别急着合闸，先做这几步检查：

第一，核对一遍所有端子：电源、电压、电流、通讯，确认没有接错、接反、漏接。

第二，检查电流互感器：确认二次侧没有开路，短接片已正常打开。

第三，通电观察：屏幕亮起后，查看电压、电流读数是否合理。如果某项数据明显不对，比如有电压没电流，或者功率为负，大概率是接线有问题。

第四，通讯测试：用上位机软件发送读取命令，看能不能正常返回数据。如果不通，检查地址、波特率、校验位设置，以及A/B线是否接反。

最后说几句

电表接线听起来复杂，其实掌握了规律就不难。

记住三个关键点：端子功能看对号、电压电流分好相、互感器极性别接反。

如果实在拿不准，可以翻翻说明书里的接线图，或者咨询厂家的技术支持。毕竟电是看不见摸不着的东西，安全第一，细心第二。接对了，这块小小的电表就能帮你把用电情况看得清清楚楚，省心又省力。
