户用储能遇上阳台光伏，无线电表助能耗监测，绿色用电更高效

简婷

安科瑞电气股份有限公司 上海嘉定  201801

什么是逆流？

 逆流是指在户用光伏或储能系统中，当光伏发电量超过家庭实时用电需求，并且储能电池也已充满时，多余的电能会试图反向流入公共电网的现象。

 防逆流电表对于户储系统来说非常重要，主要原因如下：1、保障电网安全与稳定电网的设计和运行是基于电能从发电厂流向用户（单向流动）的。如果多个户用储能系统同时发生逆流，尤其是局部区域电网，可能会引起电网电压波动和频率不稳定，甚至可能对电网设备造成损害。防逆流电表能实时监测并防止这种情况发生，充当电网的“守护者”。2、遵守法规与并网要求许多地区和国家的电网公司明确禁止或严格限制用户私自向电网反送电，除非有专门的并网协议（如“余电上网”）。若无防逆流措施，逆流行为可能违反电网规定，导致用户面临罚款或断电等风险。防逆流电表是确保户储系统合规运行的关键设备。3、提升家庭能源经济效益防逆流电表通过双向计量功能（用于区分光伏发电、家庭自用电、来自电网的电以及送入电网的电），帮助用户优化用电策略：促进自发自用：优先全部消纳光伏电力，减少向电网购电，直接节省电费。在有些地区，即使允许“余电上网”，其上网电价也可能低于从电网购电的价格。从经济角度，优先自用比卖电更划算。防逆流可以避免不经济的逆流售电。4、实现智能能量管理防逆流电表是家庭能源管理的“大脑”。它不仅是计量工具，更能与逆变器（PCS）、储能电池管理系统（BMS）、能量管理系统（EMS） 等进行实时通讯（通过RS485、Wi-Fi等方式）。一旦监测到即将发生逆流，它能在100毫秒内快速响应，指令逆变器降低输出功率或调整储能系统的工作状态，从而实现智能调节和避免逆流。

 ADL200W、ADL400W系列导轨式双回路外置CT电能表，主要针对户用光储领域防逆流需求而设计的智能仪表，产品具有响应快、体积小、双回路、易安装、相序自调整及无线通讯等优点。可应用于户储系统、光储一体化系统、双逆变器混合系统以及阳台光伏系统。

ADL200N-CT/D16-WF-1     ADL400N-CT/D16-WF-1

ADL200N-CT/D16-WF-2     ADL400N-CT/D16-WF-2

1、产品特点①结构小巧：1P，18mm标准导轨式设计，支持一路单相、两路单相、一路三相、两路三相四种应用场景可选；②无线通讯：支持Lora和WiFi通讯；③插拔式电压端子：电压端子插拔方便安装，端子接线采用按压式固定设计降低接线难度，提高效率；④接线自适应调整：支持接线诊断，可识别异常接线情况，可与逆变器配合实现CT失效诊断、电压电流错相调整、电流反向调整；⑤电参量快速更新：电参量50ms更新；⑥认证齐全：CE-RED、ROHS、REACH、SGS。

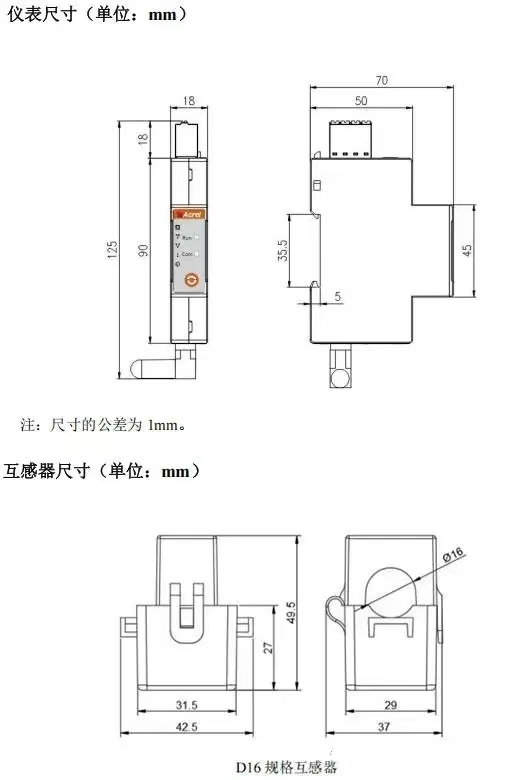

2、产品尺寸

3、应用场景

技术参数

安科瑞储能电表证书
