破解逆功率痛点：安科瑞工商业光伏储能防逆流解决方案落地案例解析

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

在“双碳”目标纵深推进背景下，分布式光伏、用户侧储能等新能源项目迎来爆发式增长，既为企业带来显著降本增效价值，也面临“逆功率倒送”的行业痛点。逆向电流不仅会破坏电网频率稳定性、造成计量偏差，更可能触发电网保护装置动作，导致项目合规性风险。因此，适配不同场景的防逆流控制方案，成为新能源并网系统安全稳定运行的核心保障。本文将以对比形式，解析安科瑞防逆流方案的场景适配逻辑、技术差异与核心优势。

工商业光伏储能并网——防逆流解决方案

柔性软件调节+刚性保护跳闸

采用不允许向电网倒送电方式的用户侧并网发电系统时，需在公共连接点配置防逆流保护装置，同时可配置系统软件可采集并网点功率，并与发电设备通信调节实时发电量，通过防逆流软件柔性调节、防逆流保护刚性跳闸相结合的方案，在产生逆向功率倒送公共电网时快速断开并网柜，防止用户侧并网发电系统持续发电倒送公共电网。

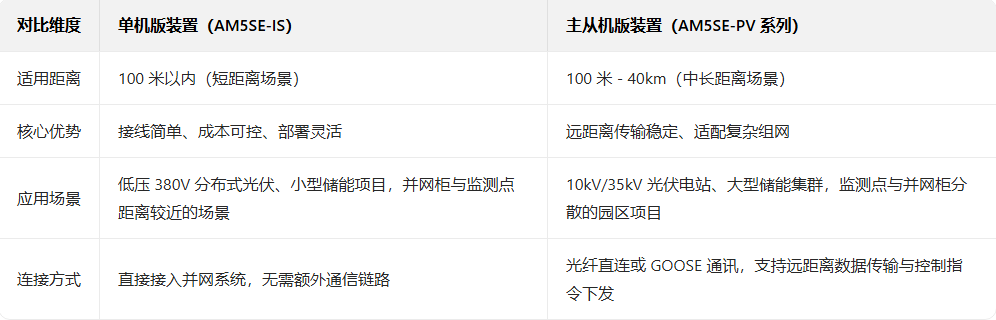

场景适配对比：单机版VS主从机版，按距离精准选型

安科瑞防逆流方案的核心选型逻辑的是“按逆流监测点与并网柜的敷设距离匹配”，两种核心装置在适用场景、连接方式上形成明确区分：

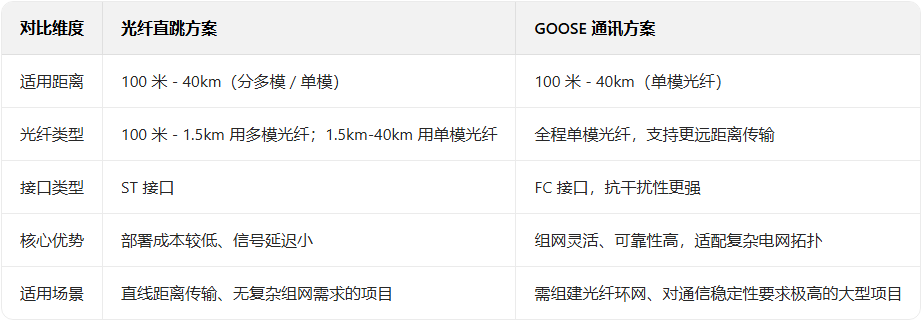

通信方案对比：光纤直跳VS GOOSE通讯，按距离与可靠性选型

针对中长距离场景，AM5SE-PV系列主从机版提供两种通信方案，适配不同距离与稳定性需求：

系统拓扑

防逆流不是孤立的设备，而是融入整个并网系统的“一环”。专业的用户侧并网系统，会按站控层、间隔层、设备层三层架构设计：

设备层：包括光伏组件、逆变器、储能柜、风力发电机等发电设备，以及防逆流保护装置、电能质量监测仪等二次设备，是数据采集的“前端”。

间隔层：通过通信管理机和交换机，把设备层的实时数据汇总、传输，实现对单个“间隔”（比如一个光伏阵列、一个储能单元）的本地控制。

站控层：在监控室配置监控主机、通信系统、对时系统，实现整个项目的统一监控和自动化管理，还能对接上级电网调度，满足合规要求。

另外，系统还会配一套“一体化电源”，给监控主机、保护装置等关键设备供电，哪怕电网停电，也能保证防逆流系统正常工作——毕竟情况下，防逆流才是“最后一道防线”。

防逆流软件功能——系统柔性调节方案

防逆流软件可实时监测防逆流监测点功率变化，当前光伏发电总功率、储能实时放电功率与储能实时充电功率以及每个并网单元并网点的实时功率。

防逆流软件可设置逆功率跳闸的功率阈值与跳闸动作时间、低功率调节的功率阈值与调节时间、以及功率恢复正常后判断合闸的功率值与恢复合闸动作时间。

低功率柔性调节

防逆流软件设置低功率调节的功率阈值（该功率为用户侧使用公共电网的下网功率），当公共电网的下网功率较低，可能会由于负荷波动导致逆向功率产生时，防逆流软件柔性调节，给用户侧并网发电系统的并网单元发送降低发电功率指令，防止逆向功率产生。

逆功率跳闸

防逆流软件设置逆功率跳闸的功率阈值（该功率为用户侧并网发电系统向公共电网反向供电的上网功率），当用户侧并网发电系统向公共电网反向供电的上网功率触发逆功率跳闸功率阈值，防逆流软件给用户侧并网发电系统的并网单元发送跳闸指令，切断用户侧并网发电系统的并网单元，防止持续向公共电网逆向供电。

功率恢复合闸

当用户侧并网发电系统的并网单元因逆功率跳闸后，用户侧使用公共电网的下网功率恢复正常阈值，且在功率恢复合闸时间内并网单元仍未恢复合闸，防逆流软件给跳闸的用户侧并网发电系统的并网单元发送合闸指令，恢复用户侧并网发电系统的并网单元的发电，提高用户侧并网发电系统的利用率，减少公共电网的使用。

典型案例

中国某移动中心911.55kWp分布式光伏项目

采用柔性软件调节+刚性单机版防逆流保护方案

防逆流策略：本项目分为5个并网点，5个防逆流监测点，本质为5个独立防逆流保护方案，防逆流监测点配置AM5SE-IS采集当前母线低压总进线上互感器电流，结合母线电压，计算低压总进线处实时功率，（向下指向母线为正功率，向上指向变压器为逆功率），当出现逆功率时，由逆功率保护装置跳开对应并网点断路器，当功率回复后恢复对应并网点断路器合闸。

江苏某盐场35kV分布式光伏项目

柔性软件调节+主从机GOOSE通讯防逆流保护方案

防逆流策略：10kV进线测逆流监测点处配置2台AM5SE-PVM-GOOSE去采集逆流监测点电流、电压，计算实时功率,大浦线和神特线每个并网点配置1台防逆流从机AM5SE-PVS-GOOSE的从机，主从机之间通过光纤组网GOOSE通信，主机在监测到低功率，触发低功率定值时通过GOOSEOUT发出动作信号，对应配置GOOSEIN的从机接收主机的命令后跳开对应并网点断路器，主机在监测到功率恢复时，也通过GOOSEOUT发出动作信号，对应配置GOOSEIN的从机接收主机的命令后恢复并网点断路器合闸，同时监控系统软件采集防逆流主机功率数据，监测点功率触发防逆流装置跳闸前通过防逆流软件降低逆变器的发电功率，在防逆流保护装置的跳闸的前实现柔性调节。
