唐雪阳
安科瑞电气股份有限公司 上海嘉定 201801
一、新能源浪潮下的充电桩发展现状
截至2025年11月底，我国充电设施（枪）达1932.2万个（同比+52%），其中私人桩1469.7万个（占76.1%，同比+57.8%）、公共桩462.5万个（同比+36%，平均功率45.34kW），桩车比约1:2.07，规模。技术上向350kW+/480kW超充与800V平台适配升级，光储充、V2G试点扩围，国标统一提升兼容性。市场头部集中（特来电等占公共桩超60%），正从“拼数量”转向“提效率、补短板（农村/高速）”，政策推动“三年倍增”，聚焦安全与服务优化。
二、充电桩的技术发展趋势
充电桩技术正朝着“更快、更智、更省、更安全”迭代，核心趋势可简单概括为6点：
1.超充提速：主流向350kW/480kW升级，适配800V高压平台，10–15分钟补能300km+，商用车试点兆瓦级全液冷超充。
2.器件与散热升级：碳化硅（SiC）器件成标配，效率达98%；全液冷覆盖枪线/模块，支撑大电流持续输出。
3.智能与车网互动：AI预测运维、V2G双向充放电规模化试点，自动充电机器人落地，提升效率与电网协同。
4.光储充一体化：光伏+储能+充电深度融合，降低电网依赖、峰谷套利，系统效率提升3%–5%。
5.安全与标准统一：全链路绝缘/电弧/温度监测，GB/T系列标准统一接口与通信，强化防火防爆。
6.补能形态拓展：无线充电向50kW升级，商用车换电标准化，与超充形成互补。
三、AIM-D500-CA：充电桩的安全卫士
在面对充电桩绝缘问题这一严峻挑战时，AIM-D500-CA绝缘监测仪挺身而出，成为守护充电桩安全的坚实防线。它采用的信号注入法监测技术，犹如给充电桩安装了一双“智慧之眼”，能够24小时不间断地实时监测充电桩内部直流系统正负极对地绝缘电阻。
当绝缘电阻发生细微变化时，AIM-D500-CA能迅速捕捉到这些信号，并通过内置的精密算法进行分析处理。一旦绝缘电阻低于设定的预警值，它便会立即发出预警信号，如同一位忠诚的卫士，时间向工作人员报告潜在的安全隐患。例如，在某大型充电站，AIM-D500-CA成功监测到一台充电桩的绝缘电阻出现下降趋势，及时发出预警。工作人员接到通知后，迅速对该充电桩进行检查和维修，避免了一场可能发生的安全事故。
与传统的人工巡检和被动报警方式相比，AIM-D500-CA具有的优势。传统方式往往依赖人工定期检查，不仅效率低下，而且很难及时发现一些潜在的绝缘问题。而AIM-D500-CA能够实现实时在线监测，无论是白天还是黑夜，无论是烈日炎炎还是狂风暴雨，它都能坚守岗位，不放过任何一个安全隐患。其预警功能更是将安全防线提前，在问题还处于萌芽状态时就及时发现并解决，有效避免了事故的发生，大大提高了充电桩的安全性和可靠性。
除了实时监测和精准预警，AIM-D500-CA还具备强大的故障判断功能。当绝缘电阻持续下降，达到报警值时，它会立即发出报警信号，同时通过“绝缘评估”子菜单，清晰地显示出正极对地电压、负极对地电压、正极对地电阻、负极对地电阻等关键参数，帮助工作人员快速准确地评估故障位置和严重程度，为及时采取有效的维修措施提供有力依据。在实际应用中，AIM-D500-CA的这一功能发挥了重要作用。在[具体案例地点]的一个充电站，AIM-D500-CA检测到一台充电桩出现绝缘故障，通过“绝缘评估”子菜单提供的详细信息，维修人员迅速锁定了故障点，仅用了短短小时就完成了维修工作，恢复了充电桩的正常使用，大大减少了因故障导致的停机时间，提高了充电站的运营效率。

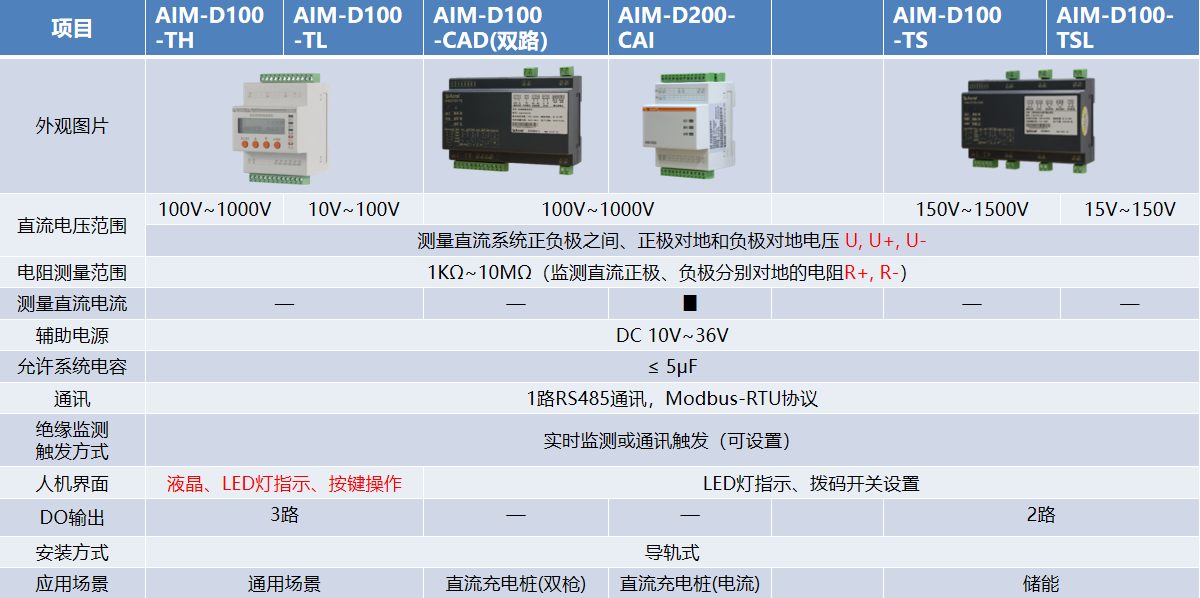

四、AIM-D系列直流绝缘监测仪产品选型
AIM-D系列直流绝缘监测仪专为直流系统设计，用于不接地的直流系统接地故障检测。当直流系统出现接地故障时，能发出绝缘故障报警信号。
产品可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统、储能系统及其它直流电网等直流系统。
五、直流绝缘监测仪的应用
在直流充电桩中的应用
电动汽车充电装置一般由柜体、多个交流转换直流充电模块、智能切换单元、测量仪表、控制器、接触器、充电枪等组成。

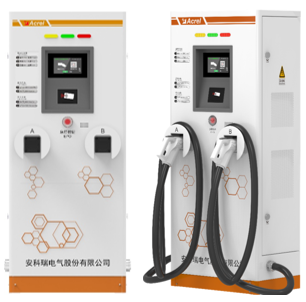

该示例为一个双枪120kW直流充电桩。智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。当充电桩使用时，单独使用充电枪A或B时，控制器发出命令控制对应IMD1或者IMD2绝缘监测仪行绝缘监测；充电枪A和B同时使用时，控制器发出命令控制IMD1绝缘监测仪行绝缘监测。通过控制器与绝缘监测仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。
储能绝缘监测应用

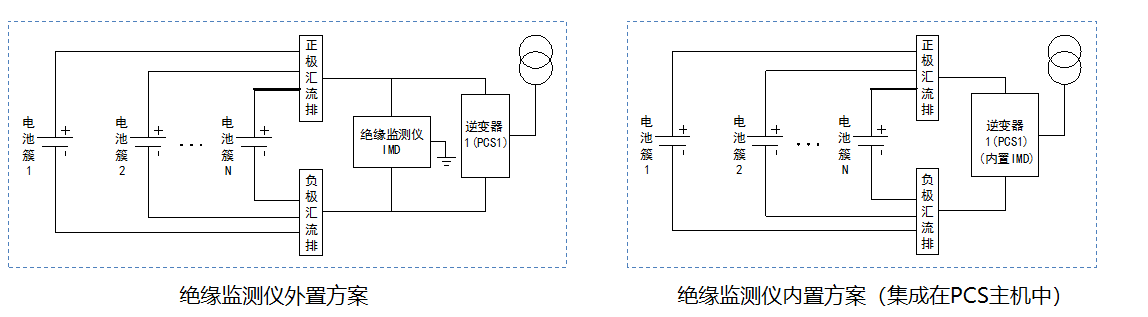

储能绝缘监测方案主要分两种：绝缘监测仪外置方案和内置方案。安科瑞绝缘监测仪应用在外置方案中，方案固定，可复制性强。
国外储能项目采用绝缘监测仪外置方案的较多，可以采用AIM-D100-TS。其中，有些项目需要绝缘监测仪满足IEC标准要求，可以采用AIM-D5000-CA和ACPD300。
六、直流系统绝缘监测案例
安科瑞电气提供从内部监测仪表到充电桩管理平台的解决方案。其中，直流充电桩内部安装绝缘监测仪，对充电线路进行绝缘检测。

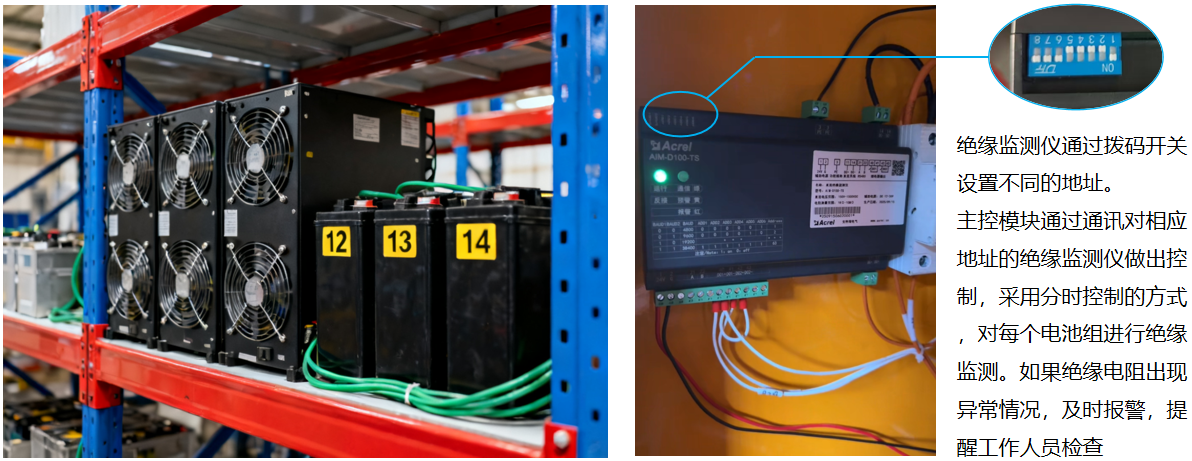

某电池公司一直在做工商业储能的项目，在项目方案中，储能直流系统的绝缘监测产品作为电气安全的一个重要环节一直备受关注。
七、产品证书
