中低压配电安全升级：安科瑞弧光保护如何补上母线保护短板？

唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

当你走进配电房，看见的是整齐的开关柜、嗡嗡运转的设备——但你看不见的，是潜伏在绝缘层里、藏在接线端子间的“隐形杀手”：弧光。

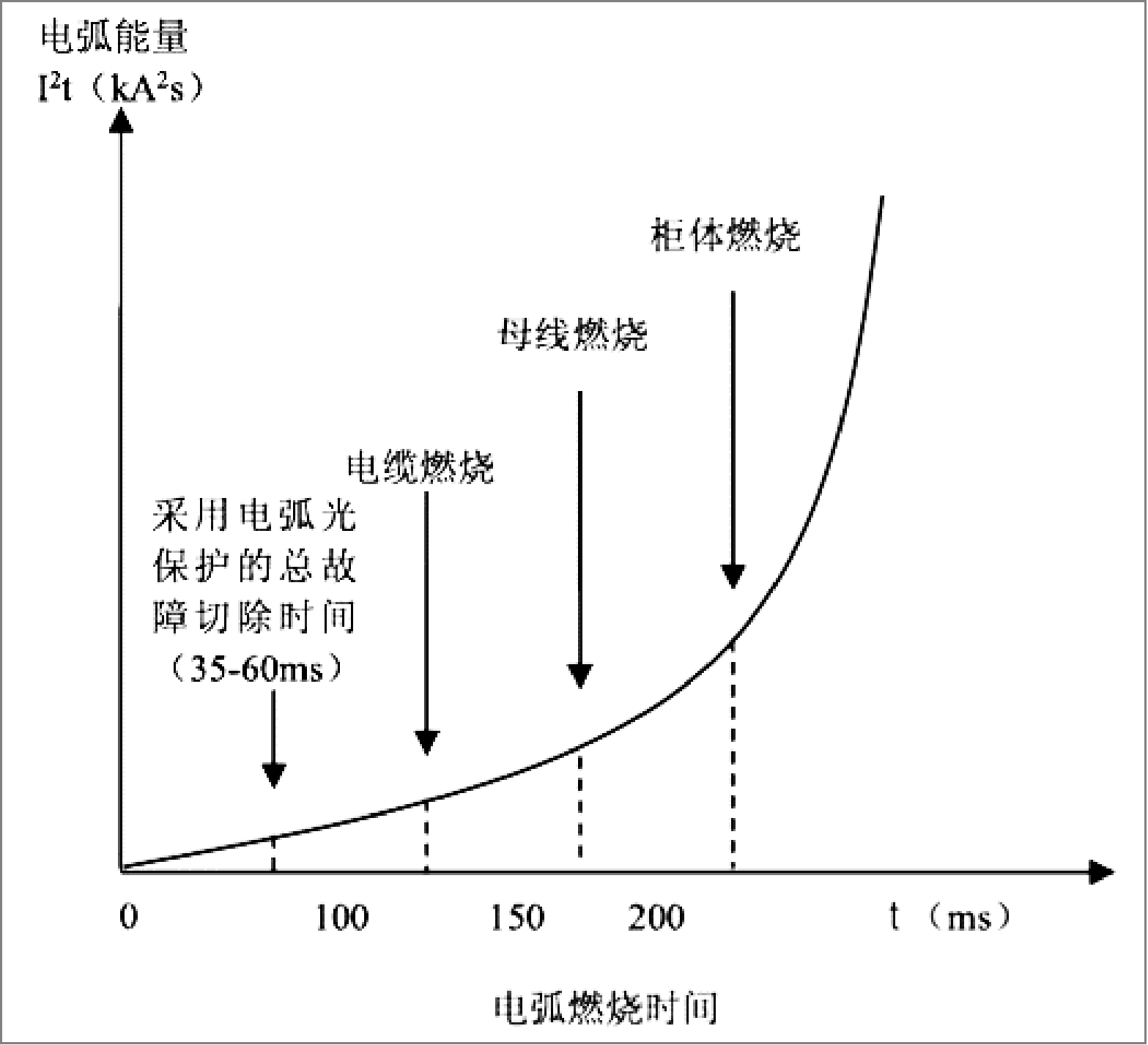

空气被电离的瞬间，温度急剧飙升，那束集中在200-400nm紫外区的弧光，会随着电流增大变得愈发刺眼。设备元件老化、过电压突袭、人为操作失误，甚至柜体维护不到位，都可能触发这场“电光火石”的危险：短短几秒，就能烧穿开关柜、熔断母线，让整条线路陷入瘫痪，更可能危及现场人员的生命安全。

而传统的中低压母线保护，总绕不开“母差保护”的短板：接线复杂、对CT要求高，装在中低压母线上既麻烦又受安装位置限制，根本没法罩住配电系统的安全。

弧光保护与传统母线保护方案的比较：

环流原理的高阻抗母线保护

方案特点：是专用的母线保护方案，保护动作时间一般为35 ～ 60 ms。

方案缺点：接线复杂、对CT 要求高，安装在中低压开关柜有很多困难，也不经济；

由于其保护范围受到CT 安装位置的限制，不能保护发生故障几率较高的电缆接头处的故障；

不能提供故障定位，实用性差。

弧光保护

方案特点：用于保护中低压开关柜（母线室、手车室、电缆室）：

方案优点：动作时间快，相比于传统的保护系统更具性；

采用弧光和电流过流双重判据，增加了可靠性和安全性；

能对故障点准确地定位，可减少维修人员查找故障点的时间，大大减短了维修时间，从而保障事故检修之后快速恢复供电。

这时候，弧光保护就是给配电房装上的“极速安全锁”：它能在燃弧初期就精准切断故障点，把事故扼杀在萌芽里；不仅能延长一次设备的使用寿命，更能避免人员伤亡的悲剧；补上中低压母线保护的空缺，让供电恢复速度大幅提升，甚至能实现中低压母线的全面防护。

中低压供电系统由于无母线保护、出线多、操作频繁、三相导体线间距离及与大地的距离比较近、易受小动物危害、设备制造质量比高压设备差等因素，导致经常发生弧光故障事故。

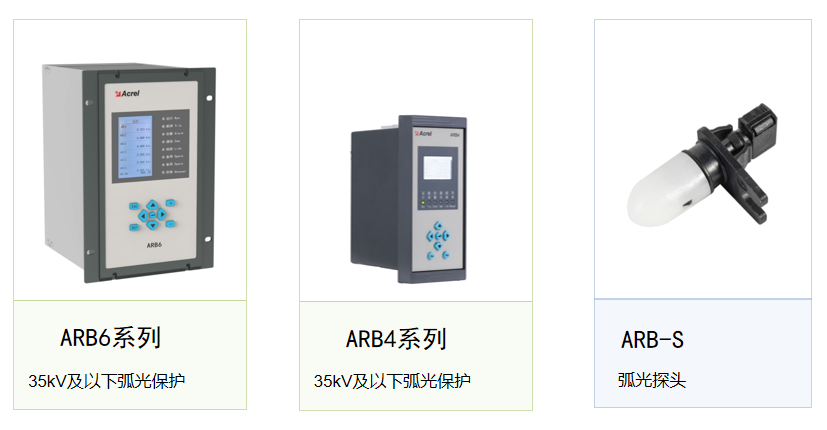

安科瑞弧光保护装置

功能

ARB系列弧光保护装置外观时尚、大屏幕液晶显示，图形化多语言菜单，操作快捷方便；具有强大的功能集成：集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体,准确实时监测弧光信号，保护电流，适用于中低压等级电网的弧光故障迅速切除装置。

安装和外形尺寸图

应用场景

可应用的行业领域

工业（煤矿/钢铁/石油/化工/纺织）；水利水务；学校、教育；医疗卫生；市政、产业园；交通设施（机场/火车站/高速公路）；居配、建筑；数据中心；电厂；生物制药；新能源；半导体；舰船

弧光保护产品的优势

1.快速响应

弧光保护产品能够在毫秒级时间内检测到弧光故障，并迅速发出跳闸指令，切断故障回路，有效防止事故扩大。

2.可靠性高

弧光保护产品采用的传感器技术和信号处理技术，具有较高的可靠性和稳定性，能够在复杂的电气环境下准确检测到弧光信号。

3.适应性强

弧光保护产品适用于各种中、低压电力系统，包括开关柜、配电柜、变压器等设备，能够满足不同用户的需求。

4.易于安装和维护

弧光保护产品结构简单，安装方便，不需要对原有电气设备进行大规模改造。同时，产品维护成本低，使用寿命长。

结论

弧光保护产品是一种重要的电气保护设备，能够有效防止弧光故障对电力系统和设备造成的损害。了解弧光产生的场景以及保护装置的安装位置，有助于用户正确选择和使用弧光保护产品，提高电力系统的安全性和可靠性。
